اینورتر 11 کیلووات اچ پی مونت hpmont سری HD31 با کد محصول HD31-4T011P درایو کنترل برداری مخصوص برای کارکردهای آب و فاضلاب می باشد. قابلیت تعریف 12 بازه زمانی برای تحویل آب با فشارهای مختلف است. ااینورتر HD31 قادر است همزمان 7 پمپ را کنترل کند. در مدهای خواب و مصرف کم کار می کند و صرفه جویی انرژی قابل توجهی ایجاد می کند.
توابع تشخیصی متعددی دارد می تواند سطح آب مخزن و فشار آب لوله را تشخیص دهد. در صورت ایجاد خطا و خرابی در یکی از پمپ ها می تواند به طو اتوماتیک آن پمپ را از مدار خارج کرده و سیستم به کار خود ادامه دهد. انتقال هیدرولیکی بین پمپ ها را خیلی نرم انجام می دهد به گونه ای که فشار داخل لوله ثابت باقی بماند و مصرف کننده ضربه ای احساس نکند.
ویژگی های اینورتر 11 کیلووات اچ پی مونت hpmont سری HD31
- مدل سه فاز دارای ولتاژ 380V/220V توان 2.2kW تا 132kW
- طراحی شده برای بازه ولتاژ گسترده: قابلیت تعریف بازه ولتاژ 280 تا 460 ولت در اینورتر سه فاز 380 ولت
- توانایی راه اندازی تا 5 پمپ به صورت دور متغیر (10 رله خروجی)
- توانایی تعریف جریان نامی تا 7 موتورپمپ متفاوت در یک سیستم
- قابلیت تعویض پمپ معیوب با پمپ جدید به صورت اتوماتیک و حذف پمپ معیوب تا زمان رفع عیب
- پشتیبانی از نرم افزار گرافیکی مانیتورینگ و تغییر پارامترها
کاربرد های اینورتر 11 کیلووات اچ پی مونت hpmont سری HD31
- آبرسانی شهری
- بوستر پمپهای مسکونی و تجاری
- تصفیه فاضلاب
- آبیاری کشاورزی
- پمپهای صنعتی
- کاربردهای عمومی دیگر

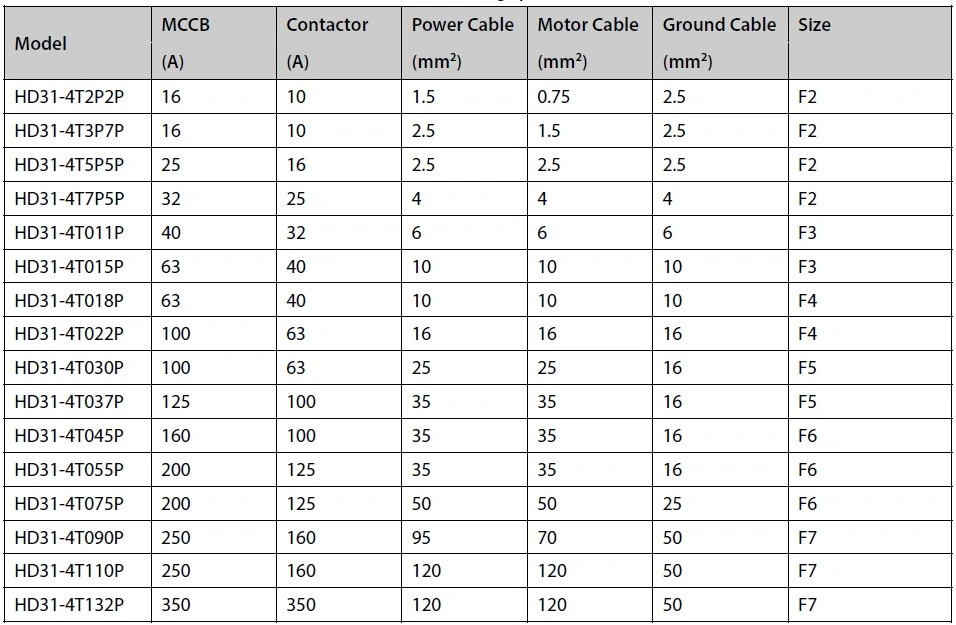

مشخصات کنتاکتور، کابل و کلید MCCB مورد استفاده در اینورترهای اچ پی مونت سری HD31
در جدول زیر مشخصات مورد نیاز برای نصب اینورترهای سری HD31 را ملاحظه می کنید.
مشخصات فنی اینورتر 11 کیلووات اچ پی مونت hpmont سری HD31
| عملکرد | مشخصات |
| ولتاژ ورودی (V) | 380V-460V AC 3PH حداکثر نوسان ولتاژ: 10%± , نرخ عدم تعادل: 3% |
| فرکانس ورودی | 47-63Hz |
| ولتاژ خروجی | صفر تا ولتاژ ورودی نامی |
| فرکانس خروجی | 0-400Hz |
| مد کنترلی | V/F و کنترل برداری (SVC) |
| حداکثر جریان | 120% جریان خروجی نامی برای 5 دقیقه 135% جریان خروجی نامی برای 35 ثانیه |
| فرمان راه اندازی | کی پد، ترمینال و رابط SCI |
| تنظیم سرعت | دیجیتال، آنالوگ، پالس، ارتباط SCI |
| رزولوشن سرعت | تنظیم دیجیتال: 0.01Hz تنظیم آنالوگ: 0.1% x حداکثر فرکانس |
| دقت کنترل سرعت | کنترل برداری (SVC): ±%0.5 |
| رنج کنترل سرعت | کنترل برداری (SVC): 1:100 |
| توابع حفاظتی | حفاظت در برابر اضافه ولتاژ ناشی از قفل شدن موتور، حفاظت محدوده جریان، هشدار اولیه اضافه بار و زنگ خطر، حفاظت ذر برابر اضافه ولتاژ، کاهش ولتاژ، اضافه جریان، بارگذاری بیش از حد موتور، داغ شدن موتور و دیگر حفاظتهای پیشرفته |
| منبع تغذیه آنالوگ | +10 ولت، حداکثر جریان 100 میلی آمپر |
| منبع تغذیه دیجیتال | 24 ولت، حداکثر جریان 200 میلی آمپر |
| ورودی آنالوگ | AI1 (برد کنترل): ولتاژ 0-10 ولت AI2 (برد کنترل): ولتاژ 10- تا 10+ ولت / 0-20 میلی آمپر (ولتاژ/ جریان قابل انتخاب) AI3 و AI4 (برد I/O): ولتاژ 10- تا 10+ ولت / 0-20 میلی آمپر (ولتاژ/ جریان قابل انتخاب) |
| خروجی آنالوگ | AO1 و AO2 : ولتاژ 0-10 ولت / 0-20 میلی آمپر (ولتاژ/ جریان قابل انتخاب) |
| ورودی دیجیتال | شش ورودی DI1 -DI6 (برد کنترل) ؛ DI7 – DI9 (برد I/O) پایه ورودی DI6 را می توان به عنوان سیگنال پالس با سرعت بالا انتخاب کرد. |
| خروجی دیجیتال | دو خروجی DO1 و DO2 که خروجی DO2 می تواند به عنوان خروجی سیگنال پالس فرکانس بالا انتخاب شود |
| خروجی رله | R1A/R1B/R1C (برد کنترل) و R2A/R2c – R10A/R10C (برد I/O) مقادیر نامی کنتاکتها 250V AC/3A و 30V DC/1A |
| نمایشگر LCD | اختیاری [HD-LCD]، نمایش محتویات به زبان چینی یا انگلیسی |
| کپی پارامترها | با هر دو صفحه کلید LED و LCD می توانند به کپی سریع پارامترها دست یابند |
| ارتباط SCI | واسط RJ45 و ترمینال A , B |
| درجه حفاظت بدنه | IP20 |
| شرایط محیطی استفاده | دمای -10 تا +40 درجه سانتیگراد تا +50 قابل استفاده است اما باید توان دستگاه کاهش یابد ارتفاع محل نصب 1000 متر به ازای هر 100 متر بالای 1000 1% کاهش توان نامی رطوبت کمتر از 95% |
راهنمای استفاده اینورتر اچ پی مونت hpmont سری HD31
برای دانلود فایل کاتالوگ و راهنمای استفاده اینورتر اچ پی مونت hpmont سری HD31 بر روی لینک های زیر کلیک کنید.
دفترچه راهنمای استفاده انگلیسی اینورتر اچ پی مونت سری HD31
دریافت مشاوره خرید اینورترهای اچ پی مونت hpmont
برای دریافت راهنمایی و مشاوره در زمینه اینورتر (درایو) با شماره های 40331927-021 و 40331967-021 با ما تماس بگیرید. کارشناس های موسسه آماده ارائه خدمات فنی و مشاوره تخصصی در زمینه کنترل دور موتور ها می باشند.
