موتور اسلیپ رینگ

موتورهای القایی نقش اساسی در صنایع پیدا کرده اند. و در صنایع مختلف مورد استفاده قرار می گیرند. در موتورهای القایی که برای کاربردهای جابجایی اجسام (بالابر و جرثقیل) استفاده می شوند. از نوعی روتور که به عنوان روتور حلقه لغزان یا اسلیپ رینگ شناخته می شود. استفاده می کنند. اما در عمده کاربردها، شما نوعی روتور که قفس سنجای نامیده می شود، مشاهده می کنید.

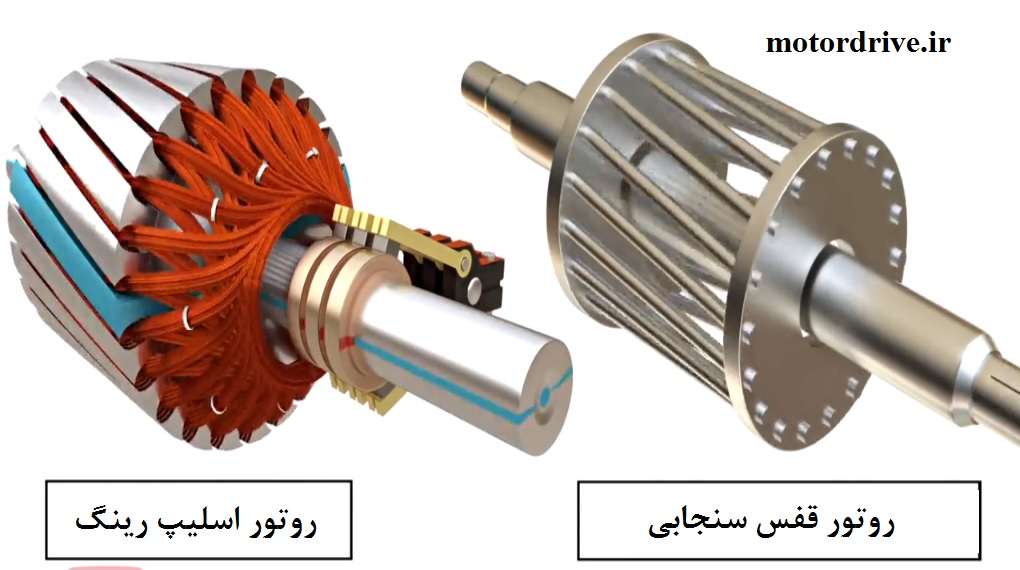

روتور قفس سنجابی و روتور اسلیپ رینگ

چرا این دو نوع طراحی در روتور موتورهای القایی وجود دارد؟ در ادامه توضیح داده می شود.

موتور معمول در صنایع موتور القایی قفس سنجابی است. که گشتاور راه اندازی خیلی کمی را ایجاد می کند. که در برخی از کاربری ها این گشتاور راه اندازی کم مشکلات بزرگی را ایجاد می کند. در این موارد از روتور القایی حلقه لغزان استفاده می کنند که گشتاور راه اندازی زیادی را ایجاد می کند که با جزئیات مورد بررسی قرار خواهد گرفت.

طراحی الکتروموتور

در ابتدا به عملکرد یک موتور القایی قفس سنجابی می پردازیم. هنگامی که تغذیه سه فاز به سیم پیچ های استاتور متصل می شود. میدان مغناطیسی دوار (RMF) در فاصله هوایی بین استاتور و روتور ایجاد می شود. این RMF میله های آلومینیومی یا مسی روتور را قطع می کند و مطابق با قانون فاراده در مورد القای مغناطیسی یک نیروی محرکه الکتریکی (EMF) در میله های روتور القا می شود. و به علت اینکه میله های روتور با استفاده از رینگ انتهایی اتصال کوتاه شده اند. جریانهایی تولید می کنند که در میله های روتور جاری می شوند. مطابق با قانون لورنس هنگامی که یک هادی حامل جریان در یک میدان مغناطیسی قرار می گیرد بر روی آن نیرو وارد می شود.

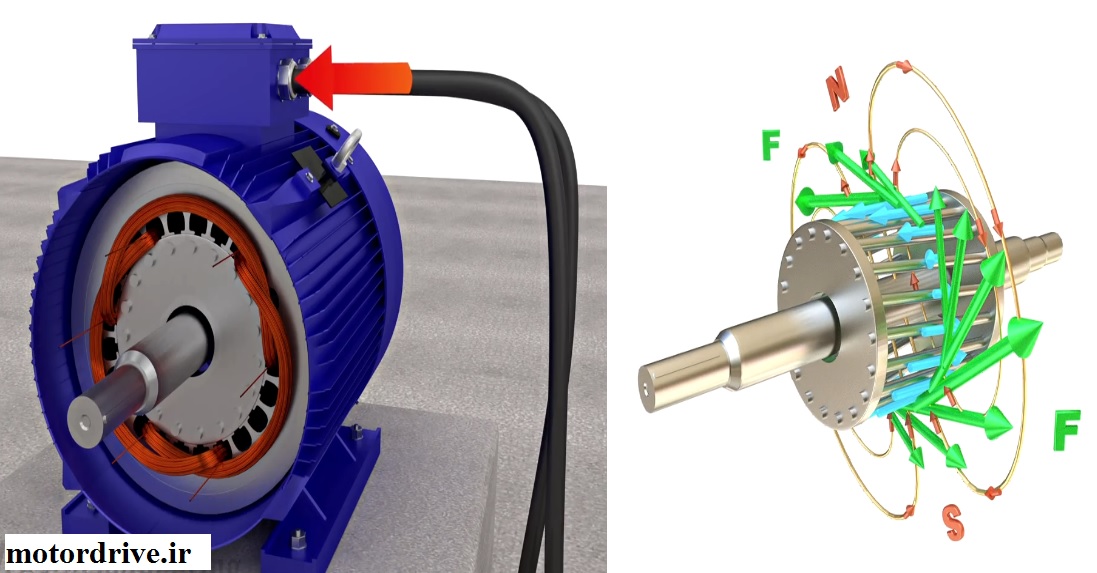

تولید نیرو در روتو موتور قفس سنجابی

شما می توانید مشاهده کنید که نیروی وارد شده به هر میله در طول زمان متغیر بوده و جهت آن نیز متفاوت است. جمع این نیروها باعث می شود که روتور بچرخد. توضیح اینکه موتور القایی چگونه کار می کند؟ بدون فهم اندوکتانس ممکن نیست. برای دانستن اینکه اندوکتانس چیست. یک مدار ساده را در نظر بگیرید. مدار شامل یک مقاومت و سلف (اندوکتانس) است که به یک منبع تغذیه متناوب سینوسی متصل شده است. اگر یک دستگاه سنجش زاویه فاز را به مدار متصل کنید اختلاف فاز بین ولتاژ و جریان را اندازه گیری می کند. مشاهده می کنید که اختلاف فاز بین ولتاژ و جریان بدلیل خاصیت القایی سلف وجود دارد و با افزایش فرکانس مقدار اختلاف فاز نیز افزایش می یابد. در صورتیکه مقاومت را تغییر دهید. می توانید اختلاف فاز را کنترل کنید.

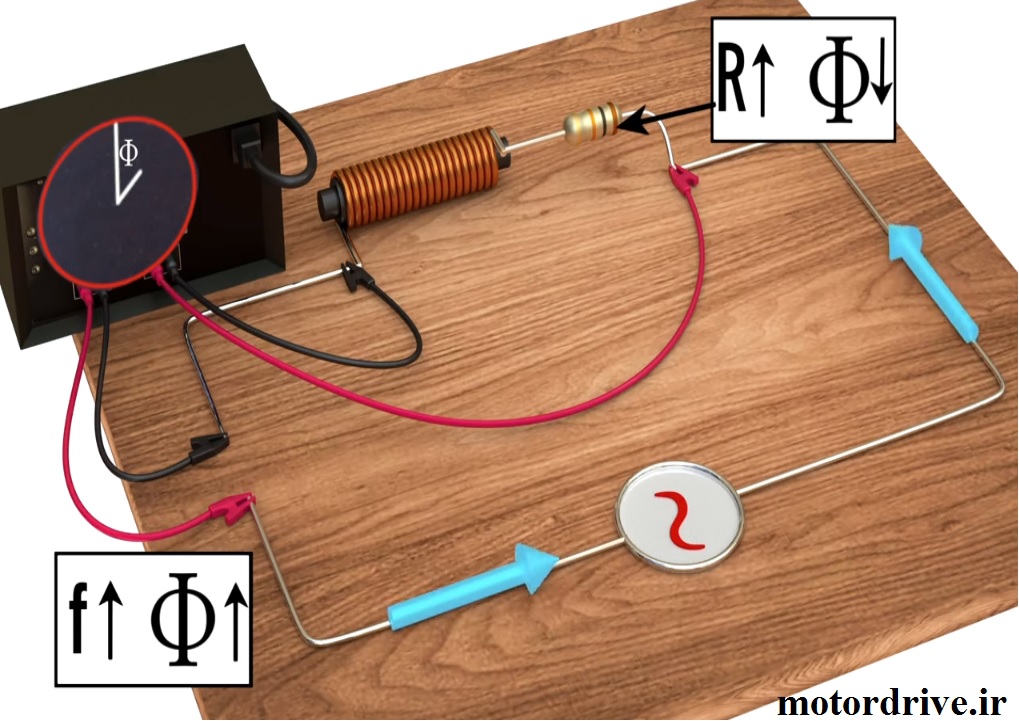

مدار شامل اندوکتانس و مقاومت

 همین مساله در روتور نیز رخ می دهد. روتور ترکیبی از مقاومت و اندوکتانس سلفی است. یک عقب افتادگی فاز بوجود می آیند که باعث می شود. حداکثر EMF در یک میله و حداکثر جریان در میله ای دیگر وجود داشته باشد.

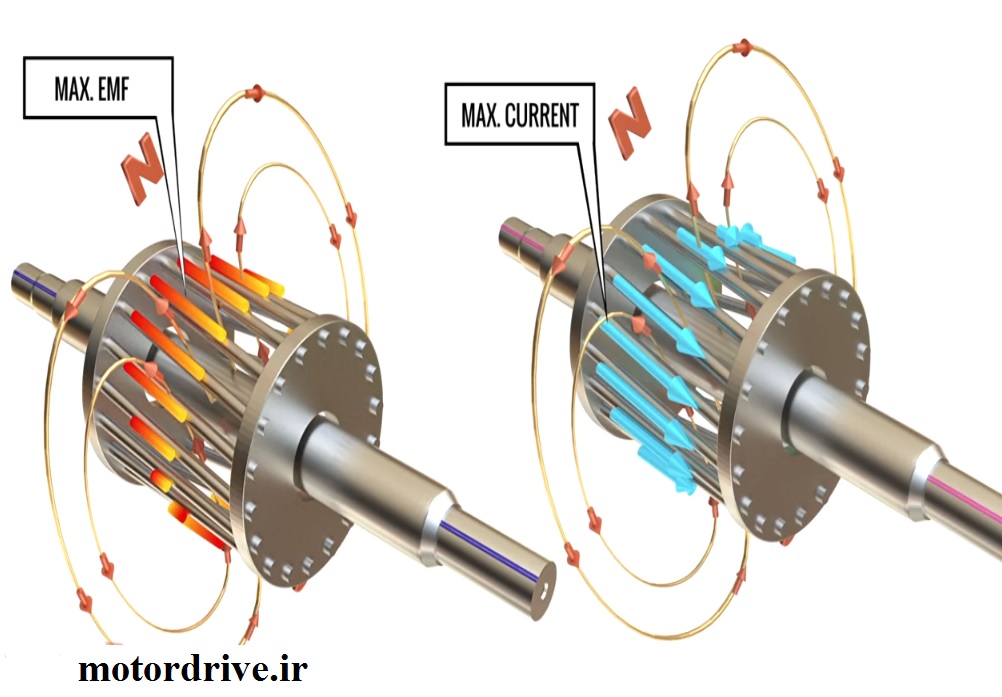

جریان حداکثر و شار حداکثر

یک حقیقت جذاب در مورد موتور القایی وجود دارد. هنگامی در موتور القایی گشتاور حداکثر ایجاد می شود که میله دارای حداکثر جریان در کنار حداکثر EMF قرار داشته باشد.

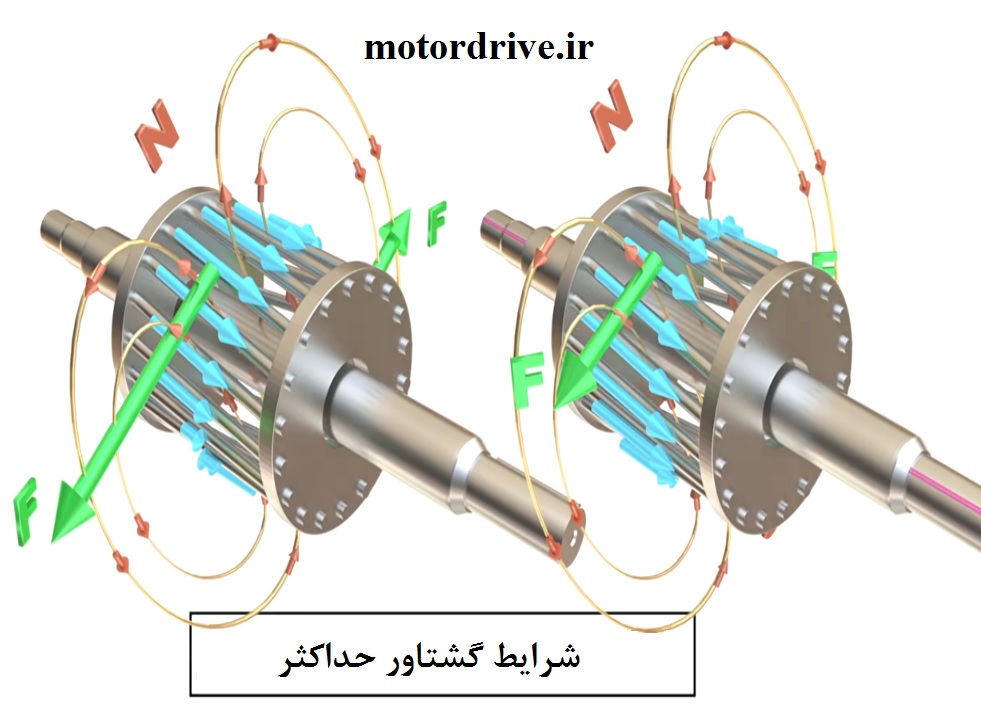

شرایط گشتاور حداکثر در موتور قفس سنجابی

همان طور که در شکل فوق مشاهده می گردد در روتور سمت چپ میزان حداکثر شار و حداکثر جریان در یک ناحیه قرار داشته و شرایط حداکثر گشتاور برقرار شده است. اما موتور القایی قفس سنجایی در حالت واقعی مشابه شکل سمت راست است که جریان القا شده در موتور قفس سنجابی شرایط گشتاور حداکثر را ندارد. بیایید دلیل آن را بررسی کنیم.

در لحظه راه اندازی سرعت روتور صفر است. به همین دلیل میدان مغناطیسی میله های روتور را در نرخ بالایی قطع خواهند کرد. با افزایش فرکانس EMF، اختلاف فاز نیز بزرگ خواهد بود. که باعث خواهد شد گشتاور راه اندازی خیلی کم باشد. برای غلبه بر این مشکل موتورهای اسلیپ رینگ معرفی شدند. نوع استاتور و اصول کاری آن در موتورهای اسلیپ رینگ دقیقا مشابه با موتورهای با روتور قفس سنجابی است. اما ساختار روتور موتور اسلیپ رینگ کاملا متفاوت است. به جای میله در روتور این موتورها سه دسته سیم پیچی قرار داده شده است. این ساختار روتور نیز اختلاف فاز ایجاد می کند.

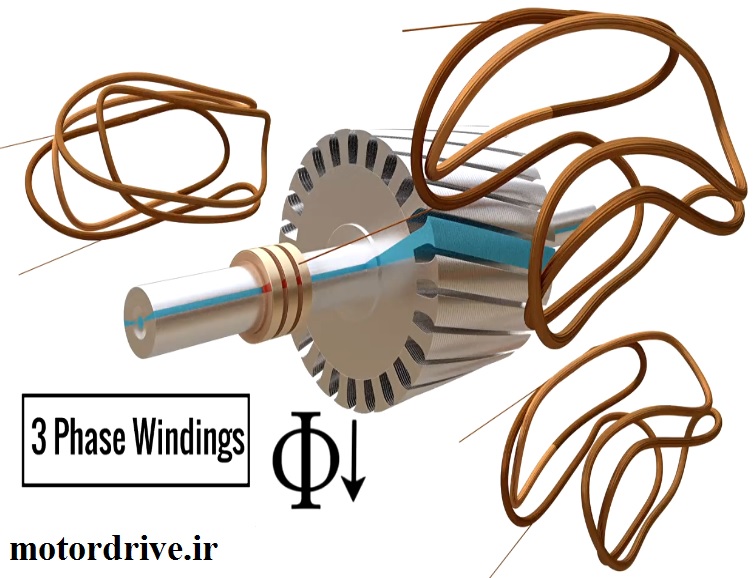

ساختمان روتور سیم پیچی

برای فهم ساده تر به جای یک روتور 24 شیار یک روتور سیم پیچی 12 شیار را در نظر بگیرید.در این موتور نیز مجددا RMF در سیم پیچی روتور EMF القاء می کند. حال بیایید انتهای کلاف سیم پیچ ها را به صورت ستاره متصل کنیم. مجددا فرض کنید که اندوکتانس القاء شده صفر است XL=0 جریان در سیم پیچ ها مطابق با شکل زیر جریان می یابد. با این حال نیز در عمل جریان جاری شده در روتور نسبت به EMF القاء شده عقب است. مجددا شرایط ایجاد گشتاور حداکثر بوجود نمی آید. همان طور که در زیر مشاهده می کنید.شکل سمت شرایط ایده آل برای ایجاد گشتاور حداکثر وجود دارد اما در عمل شکل سمت راست ایجاد شده که شرایط حداکثر گشتاور را تامین نمی کند.

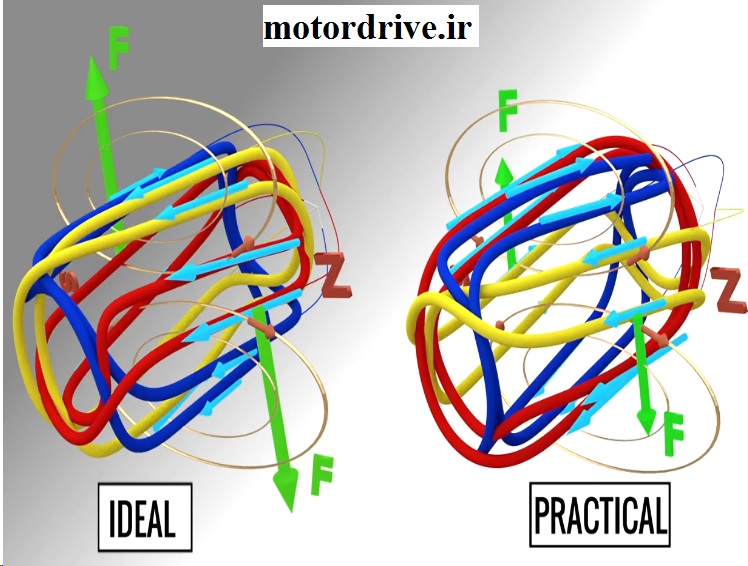

شرایط گشتاور حداکثر در روتور اسلیپ رینگ

 در موتورهای اسلیپ رینگ یک امکان برای کاهش اختلاف فاز بین جریان و EMF با استفاده از مقاومت خارجی وجود دارد. در سمت دیگر سیم پیچ از طریق حلقه های لغزان و جاروبک ها به مقاومتهای خارجی متصل می شوند.

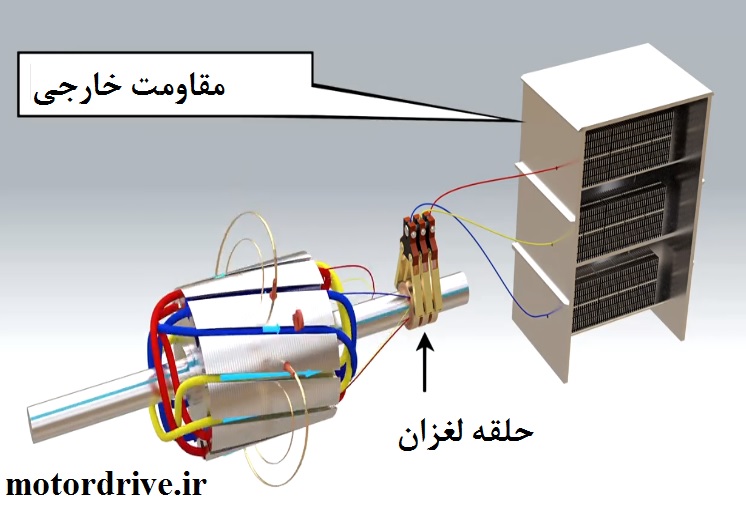

روتور اسلیپ رینگ در اتصال به مقاومت خارجی

مقاومت مدار خارجی متصل به سیم پیچی باعث افزایش مقدار مقاومت شده و می تواند باعث کاهش اختلاف فاز گردد. با راه اندازی موتور اسلیپ رینگ مقدار مقاومت خارجی افزایش می یابد که باعث کاهش زاویه اختلاف فاز بین EMF و جریان شده و شرایط گشتاور حداکثر بدست می آید.بدین طریق موتور اسلیپ رینگ می تواند گشتاور زیادی را حتی در زمان راه اندازی ایجاد کند. شکل زیر گشتاور زیاد ایجاد شده توسط موتور اسلیپ رینگ را در مقایسه با موتور قفس سنجابی نشان می دهد.

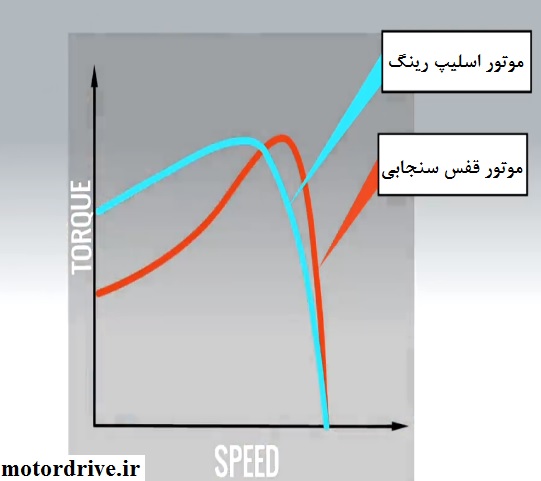

منحنی گشتاور سرعت موتور قفس سنجابی در مقایسه با اسلیپ رینگ

 علاوه بر گشتاور راه اندازی زیاد موتور اسلیپ رینگ مزایای دیگری نیز دارد. و معایبی هم دارد که در ادامه آورده شده اند.

فروش تجهیزات حفاظت الکتروموتور

مزایا و معایب موتور اسلیپ رینگ

مزایای موتور اسلیپ رینپ

  1. جریان راه اندازی کم
  2. شتاب گیری نرم
  3. کنترل سرعت در رنج خوب

معایب موتور اسلیپ رینگ

  1. قیمت زیاد
  2. ساختار پیچیده
  3. هزینه های تعمیر و نگهداری زیاد

همه این ها باعث شده است موتورهای اسلیپ رینگ در آسانسورها، بالابرها، چرثقیل ها و دیگر کاربردهای صنعتی استفاده شوند.

مرجع؛   Slip ring induction Motor, How it works? https://www.youtube.com/watch?v=JPn5Ou-N0b0

12 دیدگاه

  • سلام خسته نباشید در زمان استارت موتور اسلیپ رینگ وضعیت در مدار بودن مقاومت خارجی چگونه هستش؟منظورم اینه که در زمان استارت همه مقاومتها در مدار هستند و بخواهیم سرعت رو بالا ببریم مقاومتها رو کم میکنیم یا برعکس؟

    • سلام محمد جان

      در ابتدای راه اندازی همه مقاومتها در مدار هستند و سپس به صورت پله ای از مدار خارج می شوند.

  • سلام، وقت بخیر. یه سوال داشتم ازتون، ممنون میشم راهنماییم کنید. آیا میشه یک الکتروموتور 475 کیلوات اسلیپ رینگ دستگاه آسیاب گلوله ای کارخانه کنسانتره مس رو با سافت استارتر راه اندازی کرد؟ اگه بشه تاثیری تو عملکرد دستگاه خواهد داشت؟ مثلا توان دستگاه افت نمیکنه؟

    • سلام جناب رشیدی

      استفاده از سافت استارتر بدلیل اینکه با کاهش ولتاژ تغذیه الکتروموتور به کنترل جریان راه اندازی می پردازد باعث کاهش گشتاور راه اندازی خواهد شد و در کاربردهایی که گشتاور راه اندازی زیادی نیاز دارند توصیه نمی شود.

  • سلام برای چرخاندن شفت زنراتور 630kw از این نوع موتور استفاده کنیم یا قفس سنجابی کارمونو راه میندازه؟ توان موتور چقدر باشه؟

    • سلام علی جان

      موتورهای اسلیپ رینگ معایب فراوانی دارند در جایی که می توانید از موتور القایی قفس سنجابی استفاده کنید قطعا گزینه بهتری هستند.

  • با عرض سلام مطلب از یوتیوب برداشته شده مشکلی نیست اما چرا دادید گوگل ترنسلیت. جملات خوانا نیست. با تشکر

    • سلام خانم دار محمدی
      این مقاله از روی یک فیلم برداشته شده است. من چگونه این را باید بدهم گوگل ترانسلیت که ترجمه کند؟ فیلم است. این را مخصوصا خودم به متن تبدیل کرده ام. متن آن را خیلی روان می بینم.

    • سلام ابراهیم جان

      امکان راه اندازی با اینورتر وجود دارد اما در مورد گشتاور و جریان راه اندازی ملاحظاتی وجود دارد که باید مورد توجه قرار گیرد.
