راه اندازی اینورتر اینوت GD20

اینورتر INVT GD20 یک اینورتر همه کاره برای کاربردهای رایج با ظرفیت های 0.75 کیلووات تا 110 کیلووات است. با استفاده از فناوری کنترل برداری حلقه باز، به ماشین‌ها اجازه می‌دهد سریع‌تر راه‌اندازی شوند و ظرفیت دستگاه افزایش یابد. سری GD20 اندازه ای کوچک دارد. قابل نصب بر روی دیوار، ریل آلومینیومی (DIN RAIL) با ظرفیت کم و یا روی تابلو برق می باشد.

تعمیر انواع اینورتر

امروز در موتور درایو شما را در نصب و استفاده اولیه از این اینورتر راهنمایی می کنیم تا در حد امکان در زمان شما صرفه جویی شود.

در ابتدا پیشنهاد می کنیم ویدئو زیر را به طور کامل مشاهده کنید.

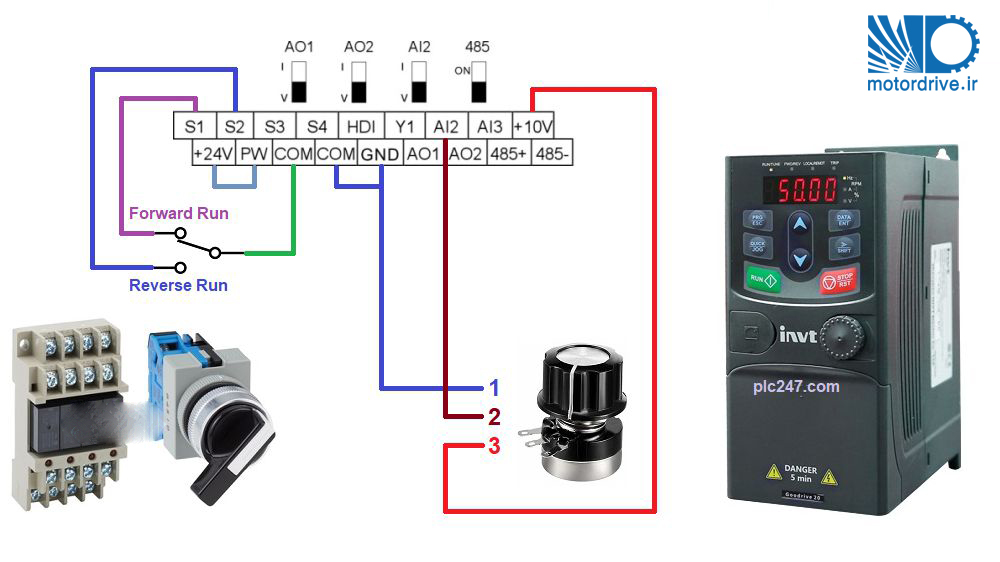

نمودار سیم کشی INVT Goodrive 20

در زیر نمودار اتصال پایه اینورتر INVT GD20 آمده است.

نمودار سیم کشی INVT Goodrive 20

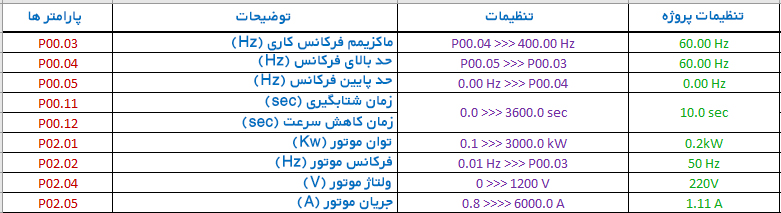

تنظیم پارامترهای INVT GD20

در اینجا پارامترهای اساسی که باید برای اینورتراینوت GD20 تنظیم کنیم را می بینیم.

تنظیم پارامترهای INVT GD20

کنترل داخلی INVT GD20 VFD

برای کنترل از پتانسیومتر و دکمه های روی اینورتر استفاده کنید

کنترل داخلی INVT GD20 VFD

استفاده از تجهیزات جانبی برای کنترل اینورتر از طریق پایه های ترمینال.

کنترل خارجی INVT GD20 VFD

استفاده از تجهیزات جانبی برای کنترل اینورتر از طریق پایه های ترمینال.

کنترل خارجی INVT GD20 VFD

ویدئو

منبع؛   plc247.com
