خازن راه انداز

مقدمه

یکی از کارهای متدوال و مهم، نصب مقاومت در خازن راه انداز است. اما سوال اینجاست؛ دلیل و اهمیت استفاده از مقاومت چیست؟ چگونه باید مقاومت را انتخاب کنیم؟ نحوه نصب چگونه است؟ با خواندن این مقاله، به پاسخ دقیق و کوتاهی می رسید.

خازن راه انداز و مقاومت خازن راه انداز

خازن راه انداز چیست؟

برای راه اندازی موتور، به اختلاف جریان بین سیم پیچ اصلی و کمکی نیاز داریم. این اختلاف جریان توسط خازن راه انداز تامین می شود. این خازنها باید به صورت موقت در مدار قرار گیرند و سپس خازن از مدار خارج می شود. به همین دلیل اگر در زمان طولانی تحت جریان قرار داشته باشند آسیب می بینند. اکثر موتورهای الکتریکی دارای خازن راه اندازی با ظرفیت نامی ۵۰۱۲۰۰ میکروفاراد و در ولتاژهای ۱۱۰/۱۲۵ ، ۱۶۵، ۲۳۰/۲۲۰ و ۳۳۰ ولت AC هستند.

خازن راه انداز

هدف از استفاده از مقاومت در خازن راه انداز بیرون کشیدن یا دشارژ ولتاژ باقیمانده در خازن پس از راه اندازی الکتروموتور و هنگامی که از مدار موتور خارج شده، می باشد. هیچ خازن راه اندازی این مقاومت را ندارد و از آن استفاده نمی کند بلکه باید به طریقی دیگر این کار انجام شود. و بعدا این مقاومت بر روی خازن نصب شود.

بخش مهم این است که اگر خازن اصلی یکی از این مقاومتها را داشته است، شما نیاز دارید که در خازن جدید نیز یکی از این مقاومتها نصب کنید. عمده خازنهایی که در بازار برای خازن استارت موجود هستند شامل مقاومت نیستند. شما می توانید شرایط خازن قدیمی را با استفاده از مقدار مقاومت آن چک کنید. و یک مقاومت جدید را جایگزین قبلی کنید. مقاومتی که استفاده می کنید بنابر شرایط بایستی 10-20 کیلو اهم و توان آن 2 وات باشد. مقاومت معمولا یا با استفاده از قلع به پایه های خازن لحیم می شود و یا به آنها پرچ می گردد.

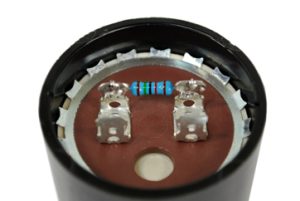

مقاومت خازن راه انداز

چرا استفاده از مقاومت خازن استارت مهم است؟

در مدار موتور با خازن راه انداز، شما فقط خازن را در یک بازه زمانی خیلی کوتاه تا سرعت گرفتن موتور در مدار نیاز دارید. بمجرد اینکه موتور به دور خود رسید، دیگر به خازن جهت ایجاد گشتاور و چرخاندن موتور نیاز نیست. در این حالت معمولا یک کلید گریز از مرکز یا یک رله حساس به ولتاژ برای خارج کردن خازن از مدار موتور استفاده می شود.

با جریان AC، شما یک ولتاژی دارید که در طول زمان از مثبت به منفی با سرعت 50 تا 60 بار در ثانیه (50 هرتز یا 60 هرتز) تغییر می کند. به صورت ایده آل، خازن راه انداز در هنگامی که ولتاژ آن 0 ولت است باید از مدار خارج شود، اما این مورد قابل کنترل نیست.

از مدار خارج شدن خازن می تواند در هر نقطه ای غیر از “0” ولت رخ دهد. این ولتاژ شارژ شده در خازن به صورت بالقوه در خازن راه انداز شما به عنوان ولتاژ DC باقی می ماند. این مساله باعث می شود خازن عامل خطر بالقوه در بکارگیری آن باشد و با وصل مجدد پلاتین و گاورنر باعث خال زدن (Arc) و خراب شدن پلاتین گردد. استفاده از یک مقاومت که به صورت موازی با خازن قرار گرفته برای دشارژ کردن انرژی ذخیره شده در خازن راه انداز لازم است.

فروش خازن الکتروموتور

محاسبات

بیایید یک موتور 2 اسب بخار موجود در بازار را در نظر بگیریم مقدار خازن راه انداز آن در حدود 150 میکروفاراد است (سازنده های مختلف خازنهای متفاوتی دارند.) و فرض کنیم که کل ولتاژ 220 ولت منبع تغذیه بر روی خازن قرار می گیرد. (ولتاژ بر روی خازن از تحلیل مدارهای RLC ناشی از مقاومت سیم پیچی، اندوکتانس و خازن سری با آن بدست می آید. و معمولا از ولتاژ منبع تغذیه بیشتر است).

حال می خواهیم مقدار خازن مناسب را انتخاب کنیم. از اطلاعات و آزمونهای سازنده خازن می دانیم که خازن راه انداز باید سه ثانیه در مدار بوده و دو دقیقه بیرون از مدار قرار داشته باشد. پس از دو دقیقه که می خواهد دوبار متصل گردد برای جلوگیری از اصطلاحا خال زدن پلاتین بایستی ولتاژ نسبتا کمی داشته باشد.

از فیزیک دبیرستان می دانیم که ثابت زمانی یک مدار RC سری (ترکیب خازن و مقاومت دشارژ کننده) به صورت زیر است.

ثابت زمانی = R x C

و دیگر اینکه می دانیم ولتاژ خازن در هر ثابت زمانی 63 درصد کاهش یافته و در 5 ثابت زمانی به کمتر از 1 درصد ولتاژ اولیه می رسد. مقاومت را 10 کیلو اهم فرض می کنیم و ثابت زمانی را محاسبه می کنیم.

ثابت زمانی =0.000001*150*10000 = 1.5 ثانیه

پنچ ثابت زمانی 7.5 ثانیه می شود که عدد مناسبی است. حال بیایید مقدار جریان گذرنده از مقاومت را حساب کنیم تا مطمئن شویم برای مقاومت موازی با خازن راه انداز مشکلی بوجود نخواهد آمد.

جریان مقاومت = 220/10000 = 22 میلی آمپر

توان مقاومت = RI2 = 10000 x 0.0222= 4.84 وات

اما از سوی دیگر می دانیم که خازن راه انداز کمتر از یک ثانیه در مدار است و میتوان کارکردهای مقاومت را در یک زمان خیلی کوچک در نظر گرفت و لذا همین مقاومت مناسب این کار می باشد.

نصب مقاومت خازن راه انداز

برای نصب، به سادگی سرهای فلزی مقاومت را خم کرده تا با پهنایی ترمینالهای اتصال خازن راه انداز هم اندازه گردد، پایه ها را وارد کرده لحیم کنید و مقاطع لحیم را مرتب کنید. یک جایگزین دیگر پرچ کردن پایه های مقاومت به ترمینال اتصالات خازن است. هر دو روش متعارف بوده و در صورتی که خوب اجرا شوند بدرستی کار می کنند.

خلاصه ای کوتاه و مفید

دلیل استفاده از مقاومت در خازن راه انداز، دشارژ ولتاژ باقیمانده در خازن پس از راه اندازی الکتروموتور و هنگامی که از مدار موتور خارج شده، می باشد. برای نصب، دوسر مقاومت را به دو سر خازن لحیم کنید.

مرجع؛   capacitorformotor.com
