صفحه گیج فشار

استاندارد EN 837 اروپا و استاندارد ASME B40.100 در مورد گیج های فشار است. در این مقاله اطلاعات نوشته شده روی صفحه گیج فشار بر اساس استاندارد اروپایی EN 837 بررسی خواهیم کرد.

اطلاعات روی صفحه گیج فشار

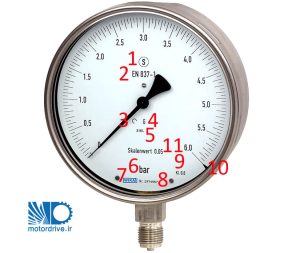

در تصویر زیر بیش از 11 مورد از اطلاعات موجود در صفحه گیج فشار نشان داده شده است. با هم بررسی می کنیم.

 صفحه گیج فشار

شماره 1:

S داخل دایره نشان دهده این است که این گیج به صورت ایمن طراحی شده است به این معنی که برای شرایط فشار های بالا و اصطلاحا overpressure ایمن است.

دستگاه باد کن، پشت باد کن، دیوار بافل و شیشه سکوریت لمینیت از طرح هایی هستند که برای ایمنی در برخی دستگاه ها استفاده می شوند.

شماره 2:

استاندارد En 837 سه بخش دارد:

  • بخش اول در مورد فشار سنج های لوله بوردون است،
  • بخش دوم در مورد انتخاب و نصب صحبت می کند،
  • قسمت سوم در مورد فشار سنج دیافراگمی و کپسولی است.

در این تصویر عبارت EN 837-1 نوشته شده که نشان دهنده این است که عنصر اندازه گیری آن لوله بوردون است. چیزی که با شماره 3 مطابقت دارد.

شماره 3:

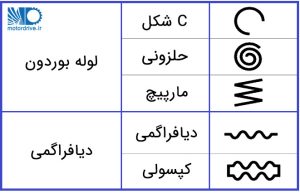

نمادهای عنصر حسگر فشار بر اساس جدول زیر طبیقه بندی می شوند.

نمادهای عنصر حسگر فشار

شماره 4:

اگر گیج دقت لازم را فقط برای گاز یا مایع داشته باشد باید روی آن مشخص شده باشد. این موضوع در مورد گیج های کلاس دقت 0.1، 0.25 و 0.6 صدق می کند.

تامین تجهیزات ابزار دقیق

شماره 5:

اگر جنس قسمت های در تماس با سیال چیزی متفاوت از برنج، قلع یا لحیم سخت باشد، باید جنس آن مشخص شود. در این مورد قسمت در تماس با سیال از جنس SS 316L است.

شماره 6: واحد اندازه گیری

شماره 7:

نام یا برند تولید کننده

شماره 8:

شماره سریال گیج فشار را نشان می دهد. اگر دقت 0.1 یا 0.25 باشد وجود آن اجباری است ولی در دقت های 0.6 تا 4 ممکن است باشد یا نباشد. که وجود شماره سریال به کالیبراسیون و ردیابی صحیح کمک می کند.

شماره 9:

کلاس دقت گیج را نشان می دهد که در نمونه مورد بررسی ما کلاس دقت 0.6 است.

 شماره 10:

یک علامت شناسایی در حداکثر مقدار مقیاس مدرج که حد اکثر فشار کاری ثابت را نشان می دهد.

کلاس دقت گیج فشار

شماره 11:

فاصله ی مقیاس بندی روی صفحه را نشان می دهد. در حقیقت اجباری برای نمایش این عدد در وسط صفحه گیج نیست. اما رعایت آن بر اساس دقت، اندازه صفحه، مقیاس و تعداد تقسیم بندی های کوچک طبق استاندارد EN 837 اجباری است.
