شیر پنوماتیک نامور

شیرهای با رابط نامور برای کنترل شیرهای فرایند

1. تحریک پنوماتیک شیرهای فرآیند

شیرهای فرایند را می توان به صورت دستی، برقی، پنوماتیکی و هیدرولیکی تحریک کرد. غالباً در مورد شیرآلات فرآیندی خودکار ، محرک های پنوماتیک در حال استفاده هستند. که اکثرا یا محرک های خطی (سیلندر های پنوماتیک) هستند یا محرک های چرخشی.

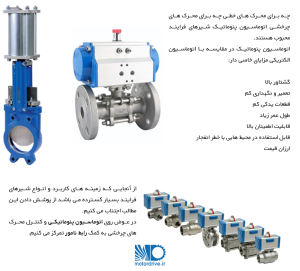

محرک پنوماتیک نامور

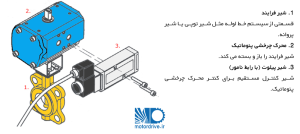

شیر فرآیند پنوماتیک

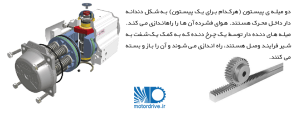

محرک چرخشی پنوماتیک





دیگر عناصر مهم عبارتند از:

  • سوئیچ باکس برای تغییر وضعیت شیر فرایند
  • کلاچ تنظیم دستی برای مواقع اضطراری
  • موقعیت یاب که جایگزین سوئیچ باکس بوده و اغلب دارای شیر کنترل می باشد

فروش محصولات پنوماتیک

2. محرک های چرخشی پنوماتیک

طراحی و ابعاد محرک های چرخشی بسته به تولید کننده ی آن متفاوت خواهد بود. دو طراحی که معروفترین ها هستند عبارتند از: محرک های scotch-yoke و rack and pinion. که در اینجا محرک rack and pinion را با جزئیات کامل معرفی خواهیم کرد.



اندازه محرک انتخاب شده به میزان نیروی مورد نباز برای باز و بسته کردن شیر فرایند بستگی دارد. معمولا تولید کننده ها بیشترین گشتاور تولیدی در یک فشار خاص را مشخص می کنند.

دو نوع محرک خطی داریم:

  • محرک های دوکاره
  • محرک تک کاره ( برگشت با فنر مکانیکی)

در محرک های دوتایی بسته به جهتی که مورد نیاز است هوای فشرده به بیرون یا داخل دو پیستون جریان می یابد. این عمل به راحتی توسط یک شیر کنترل جهت 5/2 قابل انجام است. (5/2 برای باز و بست کامل شیر فرایند و 5/3 برای مواردی که وضعیت های میانی هم مورد نیاز است.

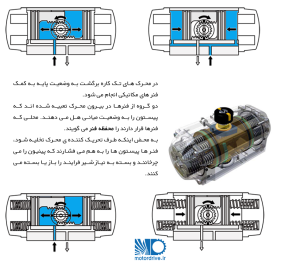

محرک دو کاره پنوماتیک

برای رابط های تماس یک محرک چرخشی ، استاندارد هایی وجود دارد ، به عنوان مثال:

رابط تماس با شیر کنترل | VDI / VDE 3845 (نامور)

رابط تماس با شیر فرآیند | ISO 5211 | DIN 3337

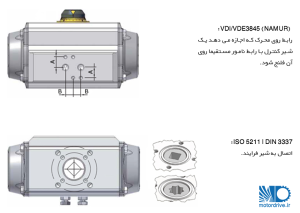

استاندارد vdi

3. رابط نامور (NAMUR-interface)

شیرهای نامور شیرهای کنترلی هستند که یک رابط مونتاژ بر اساس استاندارد VDI/VDE3845 ارائه می دهند.

شیر های نامور با شیرهای داخل خط دیگر فرق دارند زیرا آن ها دو پورت در درف مسطح شیر دارند. علاوه بر آن سوراخ هایی روی آن تعبیه شده که بتوان آن را روی محرک ها سوار کرد.

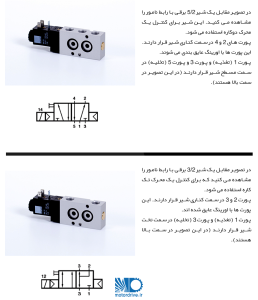

شکل زیر یک شیر تک کاره 5/2 برقی با یک رابط بر اساس نامور را نشان می دهد. ابعاد رابط ¼ اینچ نیز نشان داده شده است.

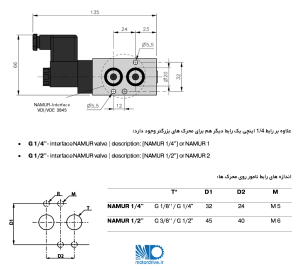

رابط نامور شیر پنوماتیک

رابط نامور شیر پنوماتیک

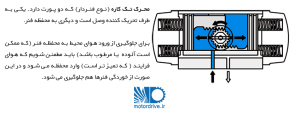

محرک تک کاره پنوماتیک

به همین دلیل است که در اتوماسیون فرایند ما به دنبال ایجاد چرخه هوا در محفظه فنر هستیم که به آن پالایش نیز می گویند.

محرک تک کاره پنوماتیک

با فرستادن هوا به داخل محفظه فنر میخواهیم که آلودگی داخل محرک که ناشی از خاک، گرد و غبار، رطوبت و … هست و ممکن است به داخل محفظه فنر مکیده شده باشند را کاهش دهیم و از خوردگی فنر جلوگیری کنیم.

منبع؛   hafner-pneumatik.com
