مقدمه
در خیلی از مواقع، عادت و مرسوم شده است که در یک کاربریِ خاص، از یک الکتروموتر بالاتر از سایز استفاده می کنند، این عادت و شیوه بد، معایبی را به دنبال دارد، در این مقاله، معایب این کار را بررسی می کنیم. از شما دعوت می کنیم تا انتهای مطلب ما را همراهی کنید.
در خیلی از مواقع، عادت و مرسوم شده است که در یک کاربری خاص از الکتروموتورها بالاتر از سایز استفاده می کنند، مثلا از موتوری با توان خروجی بیشتر از مقدار مورد نیاز استفاده می شود. معایب انتخاب موتور بزرگتر از سایز به شرح زیر است؛
- راندمان پایین تر
- ضریب توان کمتر
- هزینه بیشتر خرید موتور
- هزینه بیشتر خرید کنترل کننده
- هزینه نصب بالاتر
اجازه بدهید یک مثال از سایز بزرگتر موتور در موارد استفاده سیکل کاری متغیر را بررسی کنیم. ملاحظه کنید مقایسه موتور 40hp را که می توان بر اساس حداکثر بار انتخاب کرد در مقایسه با موتور 30hp که بر اساس چرخه کاردهی انتخاب می شود.
1- هزینه موتور // لیست قیمت یک موتور صنعتی استاندارد چهار قطب با IP55 به شرح زیر است.
- 30 اسب = 1160 دلار
- 40 اسب = 1446 دلار
2- هزینه کنترل // راه انداز 240 ولت، همه منظوره موتور، NEMA-1
- 30 اسب، سایز 3 = 600 دلار
- 40 اسب، سایز 4 = 1350 دلار
در نتیجه اختلاف قیمت 1036 دلار یا 59% خواهد بود.
شکل 1 اختلاف توان ورودی بر حسب وات و شکل 2 اختلاف در ولت آمپر (توان ظاهری) ورودی برای عملکرد موتورهای 30hp و 40hp در خروجی یکسان می باشد.
نتیجه گیری: در بارهای بالای 36 اسب بخار ورودی موتور 40hp بهتر و مطلوب تر است. اما، در بارهایی زیر 36 اسب، ورودی های کیلووات و توان ظاهری (کیلوولت-آمپر) با موتور 30hp بهتر است.

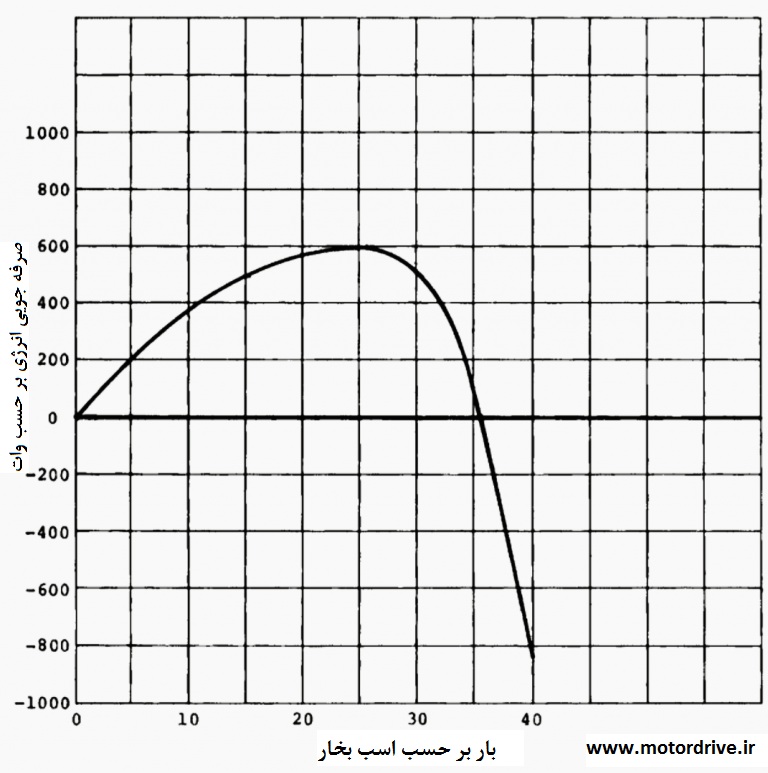

شکل 1 – صرفه جویی برق بر حسب وات برای یک موتور 30hp در مقابل یک موتور 40hp برای باری مشابه
نکته مهم؛ در حالت کلی، اختلاف بار واقعی و توان نامی موتور هر چه بیشتر باشد، برای یک بار ثابت نیاز به توان ورودی بیشتر می باشد.

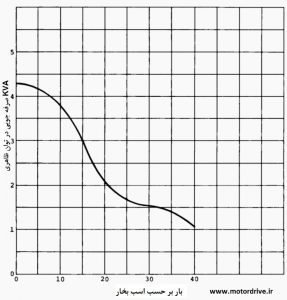

شکل 2 – صرفه جوی توان ظاهری کیلووات-آمپر برای یک موتور 30hp در مقاسه با یک موتور 40hp در باری مشابه
تجربه مشترک داده، بزرگتر از سایز گرفتن موتور باعث کمتر شدن راندمان عملیاتی موتور، جریان بیشتر موتور، پایین آوردن ضریب توان و تلفات توان بیشتر در سیستم توزیع برق است.
اگر چه در برخی وضعیتها ممکن است جهت پیک بار نیاز باشد موتور را بالاتر از سایز بگیرید، در غیر این صورت همیشه موتور را در رنج 75 تا 100 درصد باری که می خواهد کار کند، انتخاب کنید. رنج بار کارآمد برای انواع مختلف موتور، طراحی ها یا کاربردها متغیر است. در برخی مواقع، کوچکتر کردن اندازه موتور ممکن است باعث کاهش و صرفه جویی در تقاضای انرژی شود.
آیا باید موتوری که بزرگتر از سایز است را با موتور مناسب جایگزین کرد؟
موتورها به ندرت در نقطه بار کامل خود کار می کنند. بازرسی های میدانی بر روی 60 دستگاه الکتروموتور در 4 کارخانه مختلف نشان داد که به طور متوسط آنها در 60% بار نامی خودشان کار می کنند. موتورهایی که از طریق درایو تغذیه می شوند یا یا بادزن هوا در سیستمهای گرمایش، هواسازی و تهویه مطبوع به گردش در می آورند معمولا در 70% تا 75% بار کامل خود کار می کنند.
یک دیدگاه رایج این است که موتورهای بزرگتر از اندازه، مخصوصا موتورهایی که در کمتر از 50% بار نامی خود کار می کنند، کارآمد نبوده و بایستی فورا با موتورهای راندمان بالا که به درستی سایز شده اند جایگزین گردند. در واقعیت، اطلاعات متعددی نیاز است تا بدرستی صرفه جویی انرژی و گزینه های مرتبط ارزیابی گردد. این بررسی ها شامل بار موتور، راندمان عملیاتی موتور در باری که قرار دارد، سرعت بار کامل (بر حسب دور بر دقیقه (rpm)) موتوری که می خواهید جایگزین شود و سرعت بار کامل موتور کوچکتر که قرار است جایگزین کنید، می باشد.
استفاده از نرم افزار هدایت کردن و انجام کار جایگزین کردن موتور بزرگتر از سایز
نرم افزار MotorMaster مشتمل بر الگوریتم اصلاح سرعت می باشد به گونه ای که وقتی سرعت بار کامل پلاک نامی موتوری که می خواهیم جایگزین کنیم وارد شود، افزایش یا کاهش در بار برای موتور جایگزین به طور خودکار محاسبه می شود. اثرات تغییر سرعت برای تعیین انرژی سالیانه و صرفه جویی دلاری مرتبط با آن و بازگشت سرمایه در یک موتور جدید راندمان بالا، استفاده می شود.
نرم افزار MotorMaster اطلاعات بار کامل، 75% ، 50% و 25% بار کامل و ضریب توان را برای بیشتر موتورها را دارا می باشد.. تجزیه و تحلیل جایگزین کردن یک موتور بزرگتر از سایز می تواند بسهولت انجام شود، نرم افزار MotorMaster اطلاعات بار کامل، 75% ، 50% و 25% بار کامل و ضریب توان را برای بیشتر موتورها را دارا می باشد.. تجزیه و تحلیل جایگزین کردن یک موتور بزرگتر از سایز می تواند بسهولت انجام شود، MotorMaster جهت تعیین راندمان در موتور با سایز کوچکتر در نقطه مطلوب کار، محاسبات لازم را با درون یابی انجام می دهد.
خلاصه ای کوتاه و مفید
معایب انتخاب موتور بزرگتر از سایز؛ 1- راندمان پایین تر 2- ضریب توان کمتر 3- هزینه بیشتر خرید موتور 4- هزینه بیشتر خرید کنترل کننده 5- هزینه نصب بالاتر
اگر شما نیز در این زمینه، تجربه یا نظراتی دارید با ما به اشتراک بگذارید.
مرجع؛ electrical-engineering-portal.com
