شرکت اچ پی مونت Hpmont راهکارهای اینورتر آسانسور یا همان VFD را برای آسانسورهای مسافری و باری ارائه می‌دهد، با فناوری اختصاصی درایو فرکانس متغیر که برای کنترل دقیق موتور، شتاب‌گیری و کاهش سرعت روان و عملکرد مطمئن آسانسور طراحی شده است. درایو AC اختصاصی آسانسور GK620E ترکیبی از کنترل برداری بدون سنسور، کنترل منحنی S انعطاف‌پذیر، گشتاور راه‌اندازی بالا و تنظیم دقیق سرعت برای کاربردهای آسانسور است.
شرکت اچ پی مونت Hpmont به عنوان تولیدکننده‌ای با‌تجربه در زمینه درایوهای فرکانس متغیر (VFD)، با تکیه بر قابلیت‌های اختصاصی تحقیق و توسعه، امکانات تولیدی و فناوری درایو متناسب با کاربردهای خاص، درایوهای AC را برای آسانسورها و سایر کاربردهای صنعتی کنترل موتور تولید می‌کند. ما در این نوشته به تولیدات اینورتر آسانسور آن می پردازیم.
درایو فرکانس متغیر (VFD) یا اینورتر آسانسور چیست؟
درایو فرکانس متغیر (VFD) آسانسور، دستگاهی برای کنترل موتور است که جهت تنظیم سرعت، گشتاور و عملکرد موتور آسانسور به کار می‌رود. این دستگاه با تغییر فرکانس و ولتاژ خروجیِ ارسالی به موتور، امکان شتاب‌گیری و کاهش سرعتِ کنترل‌شده و همچنین تنظیم سرعت را در تمام مراحل حرکت آسانسور فراهم می‌سازد. و همچنین می تواند از بخش های مختلف مانند موقعیت قرارگیری روتور و دمای سیم پیچ الکتروموتور فیدبک دریافت کرده و اقدامات مناسب را برنامه ریزی کند.
درایو فرکانس متغیر (VFD) آسانسور، دستگاهی برای کنترل موتور است که جهت تنظیم سرعت، گشتاور و عملکرد موتور آسانسور به کار می‌رود. این دستگاه با تغییر فرکانس و ولتاژ خروجیِ ارسالی به موتور، امکان شتاب‌گیری و کاهش سرعتِ کنترل‌شده و همچنین تنظیم سرعت را در تمام مراحل حرکت آسانسور فراهم می‌سازد.
شرکت اچ پی مونت درایوهای AC را هم برای کاربردهای عمومی و هم برای کاربردهای خاص ارائه می‌دهد؛ از جمله درایو AC اختصاصی آسانسور مدل HD5L و مدل اقتصادی تر HD3N که برای استفاده در آسانسورهای نفربر و باری طراحی شده است.
چرا باید برای کاربردهای آسانسور از یک VFD اختصاصی استفاده کرد؟
کنترل موتور آسانسور فراتر از تنظیم ساده سرعت است. سیستم درایو باید ضمن حفظ حرکت نرم و یکنواخت در مراحل شتاب‌گیری، حرکت با سرعت ثابت، کاهش سرعت و توقف، واکنش دقیقی نسبت به شرایط متغیر عملکرد نشان دهد. یگ درایو فرکانس متغیر مخصوص آسانسور می تواند موارد زیر را پشتیبانی کند:
- شتاب‌گیری و کاهش سرعت نرم برای افزایش آسایش مسافران
- کنترل دقیق سرعت در مراحل مختلف حرکت آسانسور
- گشتاور راه‌اندازی بالا برای استارت مطمئن موتور تحت بار
- کنترل S-curve (منحنی S) جهت کاهش تغییرات ناگهانی شتاب
- کنترل سرعت پایین برای بهبود هم‌سطح‌سازی و موقعیت‌دهی دقیق کابین
- حفاظت در برابر اضافه بار موتور برای محافظت از درایو و موتور
- حالت‌های کنترلی منعطف متناسب با پیکربندی‌های مختلف موتور و سیستم آسانسور
- پشتیبانی از سیستم حلقه بسته برای به کارگیری انکودر و کنترل موتورهای مغناطیس دائم (PMSM)
این قابلیت‌ها به اینورتر آسانسور اجازه می‌دهند تا به‌جای صرفاً به کار انداختن موتور با سرعت متغیر، به عنوان بخشی از سیستم کنترل آسانسور عمل کند.
عملکردهای کلیدی VFD یا اینورتر آسانسور
کنترل دقیق سرعت و گشتاور
درایو فرکانس متغیر (VFD)، فرکانس و
ولتاژ خروجی را متناسب با شرایط کاری مورد نیاز موتور تنظیم می‌کند. روش کنترل برداری بدون سنسور (Sensorless Vector Control) می‌تواند کنترل دقیق‌تری بر سرعت و گشتاور موتور نسبت به کنترل عددی V/f فراهم آورد و از این رو برای کاربردهایی که نیازمند پاسخ دینامیکی بهبودیافته هستند، مناسب است.
شتاب‌گیری و کاهش سرعت نرم و قابل تنظیم
مسافران آسانسور می‌توانند تغییرات ناگهانی در شتاب و کاهش سرعت را احساس کنند. VFD از پروفایل‌های شتاب و کاهش سرعت قابل تنظیم برای ارائه انتقال نرم‌تر بین سرعت‌های عملیاتی مختلف استفاده می‌کند. اینورتر آسانسور اچ پی مونت Hpmont از برنامه‌ریزی منحنی S انعطاف‌پذیر پشتیبانی می‌کند و به بهینه‌سازی ویژگی‌های شتاب و کاهش سرعت آسانسور برای بهبود راحتی سواری کمک می‌کند.
گشتاور راه‌اندازی بالا
آسانسورها هنگام شروع حرکت با بارهای مختلف (مسافر یا بار)، به گشتاور موتور کافی نیاز دارند. اینورتر آسانسور HD5L شرکت اچ پی مونت با بهره‌گیری از قابلیت کنترل برداری بدون سنسور (Sensorless Vector Control 2)، گشتاور راه‌اندازی تا ۱۸۰ درصد را در فرکانس ۰٫۲۵ هرتز پشتیبانی می‌کند و بدین ترتیب، گشتاور بیشتری را برای شرایط دشوارِ شروع حرکت فراهم می‌سازد.
تراز دقیق طبقات آسانسور
توقف و هم‌ترازسازی دقیق برای عملکرد آسانسور حائز اهمیت است. سیستم محرکه می‌تواند در مرحله پایانی حرکت، عملکردی کنترل‌شده با سرعت پایین و تنظیم دقیق سرعت را فراهم آورد و بدین‌وسیله به سیستم کنترل آسانسور در دستیابی به عملکردی یکنواخت و دقیق در توقف کمک کند.
حفاظت از موتور و تحمل اضافه بار
درایو فرکانس متغیر (VFD) مخصوص آسانسور م
ی‌تواند شرایط عملکرد موتور را پایش کرده و قابلیت‌های حفاظتی در برابر اضافه بار و سایر شرایط غیرعادی را فراهم آورد. اینورتر آسانسور مدل HD5L از جریان ۱۵۰ درصد به مدت ۱ دقیقه و جریان ۱۸۰ درصد به مدت ۱۰ ثانیه پشتیبانی می‌کند؛ همچنین با انتخاب درایوی با ظرفیت بالاتر (اُورسایز مناسب)، امکان دستیابی به قابلیت تحمل اضافه بار بیشتر نیز وجود دارد.
معرفی اینورتر آسانسور اچ پی مونت Hpmont
شرکت اچ پی مونت اینورتر آسانسور را در دو مدل مختلف با نام
های سری HD5L و HD3N تولید و به بازار عرضه می کند.

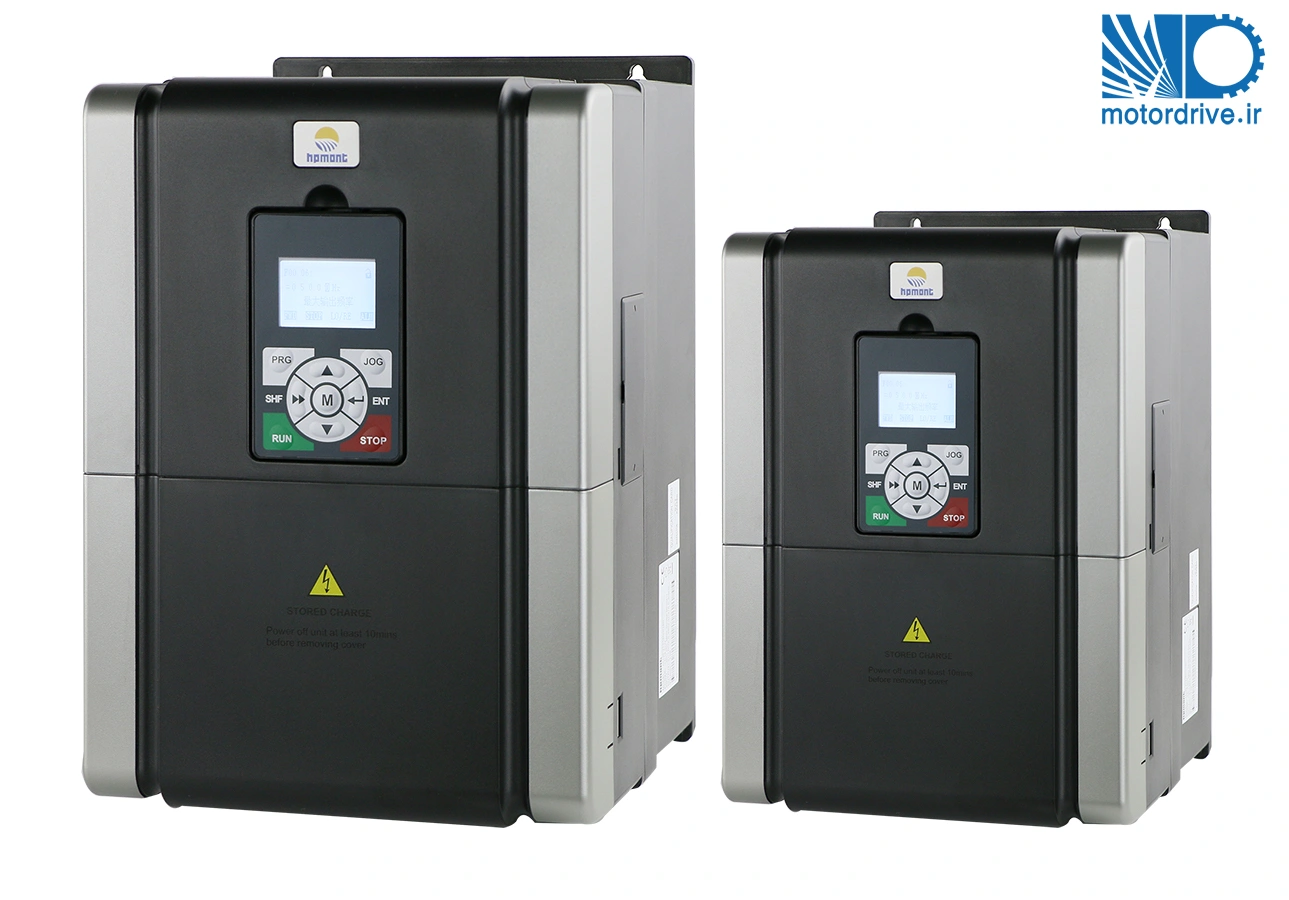

اینورتر آسانسور اچ پی موت Hpmont سری HD5L
HD5L یک کنترل‌کننده درایو آسانسور است. استفاده از آن هم برای سیستم‌های محرکه الکتریکی آسانسورهای جدید و هم برای جایگزینی کنترل‌کننده آسانسورهای قدیمی مناسب است.
ویژگی های اینورتر آسانسور اچ پی مونت سری HD5L
- چندین ترمینال ورودی/خروجی قابل‌برنامه‌ریزی، زمان‌بندی منعطف- سازگار با انواع سیستم های کنترل آسانسور
- تابع جبران‌سازی خودکار گشتاور راه‌اندازی – پشتیبانی از جبران خودکار گشتاور راه‌اندازی انواع کارت‌های انکودر
- شتاب‌گیری و کاهش سرعت نرم با منحنی S-شکل – منحنی S بهینه‌شده، عملکردی بی‌نقص و مطلوب را در حرکت آسانسور به ارمغان می‌آورد.
- خروجی تقسیم فرکانس – دارای قابلیت داخلی تقسیم فرکانس زوج در بازه ۲، ۴ و ۶ تا ۱۲۸
- ترمز داخلی – واحد ترمز داخلی برای کاهش هزینه‌ها و فضای کاری

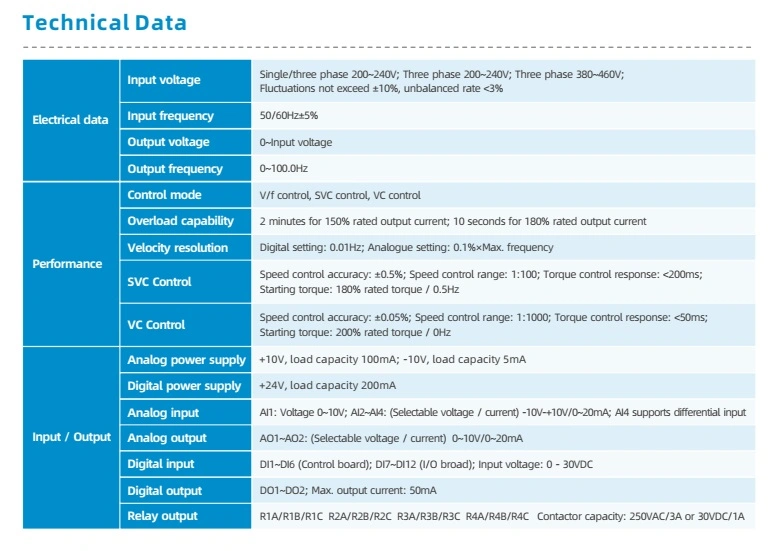

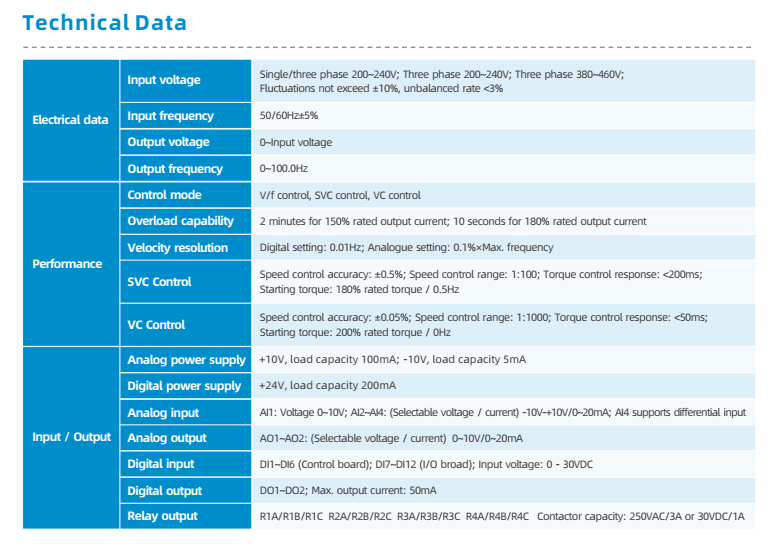

پارامترهای اینورتر آسانسور اچ پی مونت سری HD5L
