اقلام حفاظت الکتروموتور شامل تجهیزاتی هستند که در کارخانه تولید الکتروموتور و یا حین تعمیر و ارتقاء نصب می شوند و از الکتروموتور در مقابل اضافه بار،اضافه حرارت و رطوبت و قفل شدن محافظت می کنند.
انواع تجهیزات حفاظت داخلی الکتروموتورها
نحوه عملکرد انواع تجهیزات حفاظت داخلی الکتروموتور
۱.ترموسوئیچ(ترموگارد)
یک نوع کنترل اسکالر یا عددی می باشد که پردازنده ساده ای نیاز دارد و معمولا در درایوهای کوچک و ارزان قیمت مانند سری s310 تکو،HP09اچ پی مونت و ….استفاده می شود.درایوهایی ارزان قیمت و ساده هستند که برای عمده کاربری های کوچک کفایت می کنند.
۲.ترمیستور PTC
یک عنصر حفاظتی است که در سیم پیچ الکتروموتور قرار می گیرد.با افزایش دما و سیم پیچ و رسیدن به نقطه عملکرد ترمیستور PTC ، مقاومت ترمیستور به شدت تغییر می کند و رله متصل به آن قطع الکتروموتور را صادر می کند
3.سوئیچ اورلود
سوئیچ اورلود برخلاف بقیه عناصر حفاظتی داخل سیم پیچ قرار نمی گیرد و درپوش یا جعبه ترمینال موتور نصب می شود و در صورت عبور جریان بیش از جریان خاص موتور را قطع می کند،این تجهیز اتوریست نیست و باید با دست ریست شود.
3.سوئیچ اورلود
سوئیچ اورلود برخلاف بقیه عناصر حفاظتی داخل سیم پیچ قرار نمی گیرد و درپوش یا جعبه ترمینال موتور نصب می شود و در صورت عبور جریان بیش از جریان خاص موتور را قطع می کند،این تجهیز اتوریست نیست و باید با دست ریست شود.
۴.فیوز حرارتی
همانندیک فیوز معمولی سپس از عملکرد خراب می شود(یکبار مصرف است) و باید تعویض گردد اما برخلاف فیوز معمولی فیوز حرارتی متاثر از حرارت است و با رسیدن به دمای خاص عمل کرده و مدار را قطع می کند.
۴.فیوز حرارتی
همانندیک فیوز معمولی سپس از عملکرد خراب می شود(یکبار مصرف است) و باید تعویض گردد اما برخلاف فیوز معمولی فیوز حرارتی متاثر از حرارت است و با رسیدن به دمای خاص عمل کرده و مدار را قطع می کند.
۵.تجهیز RTD PT100
به صورت وسیعی در همه صنایع استفاده می‌شود. رابطه مستقیم دما و مقدار مقاومت آن وجود دارد. در سیم پیچ و بلبرینگ الکتروموتورها قرار می گیرد و با اتصال به ترموکنترل علاوه بر ترموپایش دما در یک دمای خاص می تواند موتور را قطع کند
۶.هیتر ضدمیعان سیم پیچ
در مناطقی که رطوبت بالایی دارد مانند اسکله ها ، بنادر و سکوهای دریایی در هنگام خاموش بودن موتور برروی سیم پیچ شبنم تشکیل می شود که می تواند باعث خرابی عایق و سوختن موتور شود،یک هیتر بر روی سیم پیچ از این اتفاق جلوگیری می کند
در دو نوع سیم دار و قابلمه موجود است.برخی از محصولات پرفروش ترموگارد الکتروموتور در ادامه آمده است:
پرفروش ترین محصولات ترمیستور PTC الکتروموتور
سوئیچ اورلود در فروشگاه موتور درایو در دو برند تایوانی KUOYUH و چینی aier عرضه می شود،جریان سوئیچ ها ۳، ۵ ،۷، ۱۰، ۱۵، ۱۸ ،۲۰ ،۲۵ ،۳۰ ،۴۰ آمپر می باشد
ـ پرفروش ترین سوئیچ های اورلود KUOYUH تایوانی
ـ پرفروش ترین سوئیچ های اورلود aier چین
فیوز حرارتی موجود در فروشگاه ۱۰ آمپر بوده و با دماهای مختلف از ۷۰ درجه تا ۲۵۰ درجه عرضه می شود
ایم تجهیزات در کاربری های مختلف مورد استفاده هستند اما برای استفاده در الکتروموتور با غلاف کوچکتر تولید کرده ایم که بتوان آن را در سیم پیچ قرار داد.
هیتر انعطاف پذیر مناسب نصب در سیم پیچ الکتروموتور
قبل از خرید بدانید...

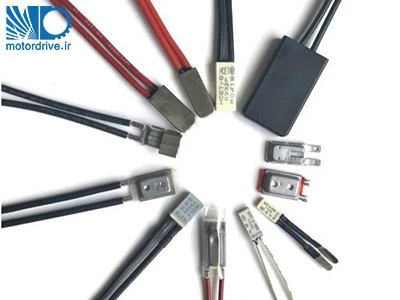

حفاظت تعبیه شده در الکتروموتورها
مواد این پست تجربیات چند سال کار در زمینه طراحی الکتروموتور بوده و در مرکز آموزش شرکت الکتروژن تدریس شده است....

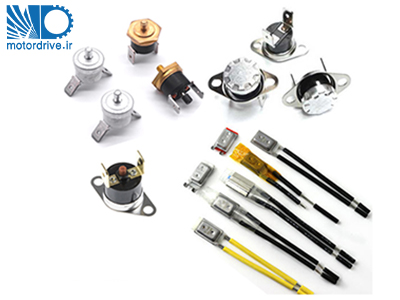

ترموسوئیچ چیست؟ بررسی ۴ نوع ترموگارد + ویدئو
محدود کننده های دما به عنوان تجهیزات ایمنی در موتورهای الکتریکی ، بخاری ها و ترانسفورماتورهای....

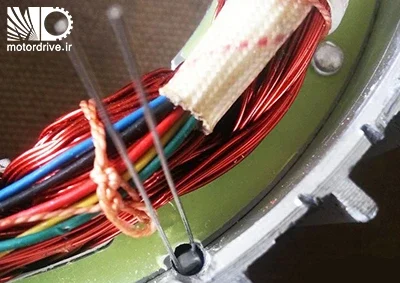

نکات کاربردی برای نصب و استفاده از حفاظت ترمیستوری موتور
یکی از عومل مخرب، گرمای بیش از حد موتور می باشد. برای جلوگیری از تخریب و ....

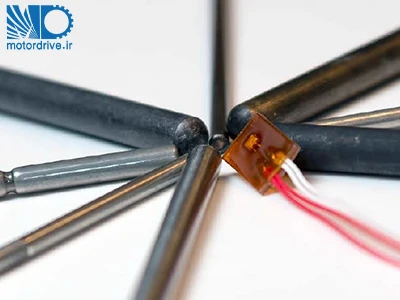

سنسور دمای مقاومتی RTD
سنسور دمای مقاومتی انواع مختلفی دارد و در کلاس های مختلفی تولید و روانه بازار می شوند....
مزایای خرید از موتور درایو
حرفه ای و باتجربه
حرفه ای ترین مجموعه در زمینه حفاظت الکتروموتور هستیم بیش از ۲۵ سال سابقه در زمینه طراحی و ساخت و تعمیر الکتروموتور داریم و خوشحال می شویم این دانش فنی را با مشتریان خودمان به اشراک بگذاریم
تنوع محصولات
تولیدکنندگان الکتروموتور و تعمیرکاران موتورهای سنگین از مشتریان ما هستند تمامی اقلام حفاظت الکتروموتور شامل ترموگارد(ترموسوئیج)، ترمیستورPTC، ترموفیوز،سوئیچ اورلود،PTD100 و هیترضدمیعان سیم پیچ الکتروموتور می باشد.
آزمون های استاندارد برروی اقلام وارداتی
علی رغم اینکه در هنگام خرید و سفارش گذاری تجهیزات حفاظت الکتروموتور،این تجهیزات در هنگام تحویل گرفتن در آزمایشگاه کشور مبدا تست می شوند ،ما در موسسه موتور درایو یک آزمایشگاه تجهیز کرده ایم و اقلام دریافتی را مطابق استانداردهای مربوطه آزمون و صحت گذاری می کنیم
سوالات متداول
تفاوتی ندارند و یکی هستند،ترموسوئیچ سیم دار را در ادبیات سازندگان الکتروموتور ترموگارد می گویند
دمای عملکرد ترموگارد باید کتر از حد مجاز دمای عایق باشد برای موتور های کلاس B ، B125، B5 و برای الکتروموتورهای کلاس f،۱۴۰،۱۴۵،۱۵۰ و حتی ۱۶۰ نیز استفاده می شود
ترمیستور چون در مدار قدرت قرار ندارد به توان موتور وابسته نیست چون هردو الکتروموتور فوق کلاس f هستند.ترمیستور با دمای ۱۴۰ یا ۱۵۰ درجه برای هردو مناسب است
PTC منحنی عملکرد غیرخطی دارد و پایش دما مناسب نیست برای مشاهده دما باید از RTD PT100 استفاده کرد
