رله ترمیستور 3RN2010 زیمنس با کد کامل 30RN2010-1CW30 یک رله ترمیستور ساخت شرکت زیمنس آلمان می باشد. این رله به همراه ترمیستور PTC متصل به آن برای حفاظت الکتروموتورها استفاده می شود. این رله به ترمیستور PTC که درون سیم پیچ موتور تعبیه شده است متصل می شود. با افزایش دمای سیم پیچ و رسیدن به دمای عملکرد، مقاومت ترمیستور به صورت ناگهانی افزایش می یابد.
رله این تغییرات شدید در مقدار مقاومت را تشخیص داده و یک کلید نرمال بسته (NC) را باز می کند. و یک کلید نرمال باز (NO) را می بندد. از این کلیدها در مدار فرمان و کنترل الکتروموتور استفاده می شود و بدین ترتیب می توان برق بوبین کنتاکتور متصل به موتور را قطع کرد و به تبع آن موتور را خاموش کرد.
مشخصات رله ترمیستور 3RN2010 زیمنس
| ویژگی | مقدار |
| شرکت سازنده | زیمنس SIEMENS آلمان |
| برند | SIRUS |
| مدل | 3RN2010-1CW30 |
| ولتاژ تغذیه | 24 تا 240 ولت AC و DC |
| فرکانس | 50-60 هرتز |
| تعداد کلیدهای نرمال بسته | 1 عدد |
| تعداد کلیدهای نرمال بسته | 1 عدد |
| ابعاد (WxHxD) | 17.5x100x90 میلیمتر |

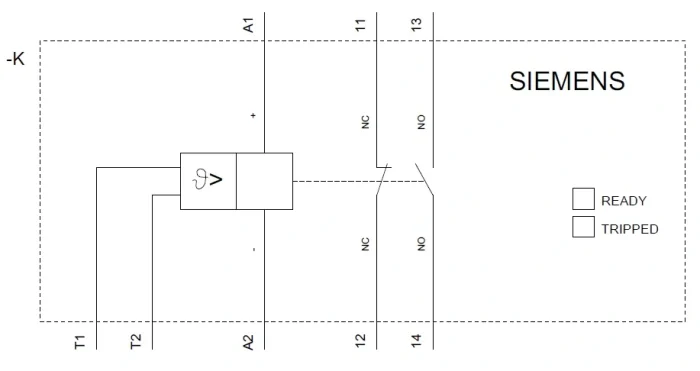

نحوه عملکرد ترمیستور با شکل زیر تشریح شده است. با ایجاد شرایط که در اینجا افزایش مقاومت است رله دو جفت کنتاکت NC و NO را تغییر وضعیت می دهد.
دریافت مشاوره و خرید رله ترمیستور 3RN2010 زیمنس
برای دریافت راهنمایی و مشاوره در زمینه ترمیستور و رله ترمیستور با شماره تلفن های 40331927-021 و 40331967-021 با ما تماس بگیرید. موسسه موتور درایو آماده ارائه خدمات فنی و مشاوره تخصصی در تجهیزات حفاظت الکتروموتور می باشد.
