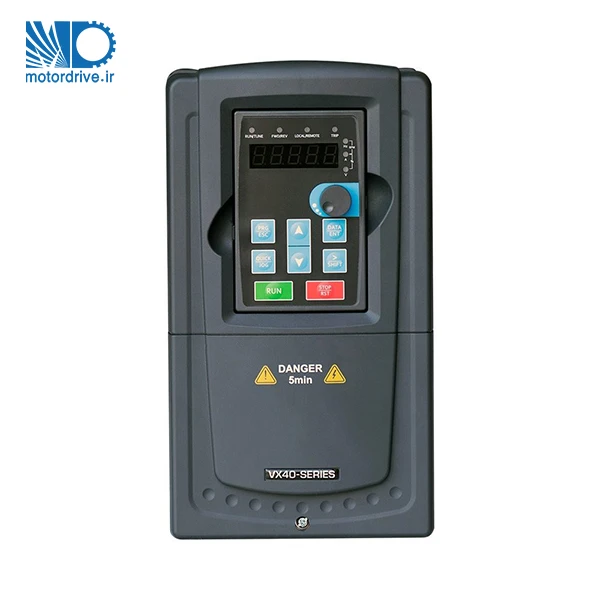

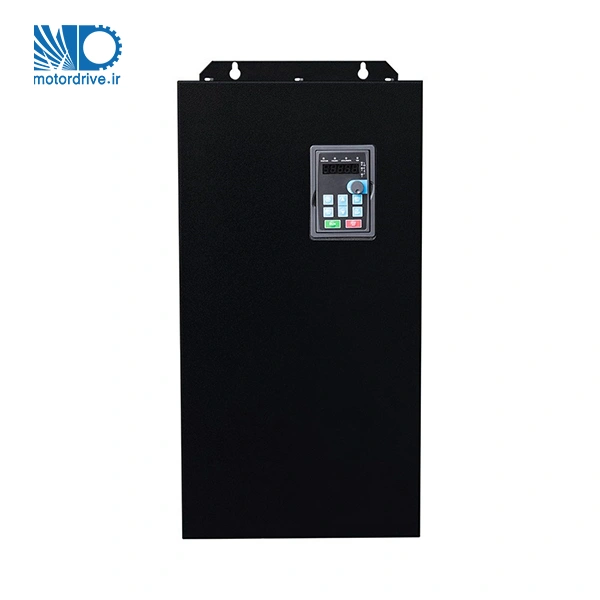

اینورتر 160 کیلووات پرتو صنعت سری VX40 یک اینورتر با عملکرد بالا است که به کمک میکروکنترلر قدرتمند 32 بیتی بصورت حلقه باز قابلیت استفاده در اکثر صنایع را دارد. این محصول با استفاده از سیستم کنترل DSP و فناوری کنترل برداری، کنترل سرعت در مدهای SVC و SVPWM با قابلیت کنترل سرعت موتورهای آسنکرون بدون انکودر را دارا می باشد. این سری اینورتر پرتو صنعت در رنج وسیع توانی از 2.2kW تا 500kW تولید می شود.
ویژگی های اینورتر 160 کیلووات پرتو صنعت سری VX40
1- شناسایی پارامترهای الکتریکی موتور (Autotune)
اتوتیون دقیق در حالت چرخشی هنگامی که بار مکانیکی را می توان از موتور جدا کرد و نیاز به دقت کنترل بالایی وجود دارد و اتوتیون در حالت استاتیک موتور برای موتورهایی که شرایط جداسازی بار دشوار می باشد.
2- کنترل برداری حلقه باز پیشرفته
کنترل کامل جریان، گشتاور و سرعت چرخش به هنگام قرار گرفتن و یا خارج شدن ناگهانی بار از موتور در حالت کنترل حلقه باز برای موتور آسنکرون با فرکانس 0.5 هرتز و بار حداکثری
3- کنترل هوشمند ولتاژ و جریان و کاهش زمان حفاظت از خطا
کنترل هوشمند افزایش فرکانس خروجی برای جلوگیری از جریان بیش از حد درایو در حین شتابگیری موتور و کنترل هوشمند کاهش فرکانس خروجی برای جلوگیری از اضافه ولتاژ باس DC در هنگام کاهش سرعت
4- حالت های ترمز چندگانه و توقف فوری
ترمز دینامیکی – ترمز DC – ترمز مغناطیسی – ترمز اتصال کوتاه
5- مجرای هوای مجزا
مجرای هوای مجزا از ورود آلاینده ها به قطعات الکترونیکی جلوگیری می کند و اثر محافظتی درایو را بالا برده و همچنین قابلیت اطمینان و عمر مفید آن را برای انطباق با سایت پیچیده بهبود می بخشد همچنین می تواند انتشار گرما را در تابلوهای کنترل کاهش داده و تسهیل در سیستم خنک کن تابلوها را برای مشتری ها فراهم می سازد.
6- تابع کنترل پمپ
کنترل همزمان سه الکتروپمپ به کمک دو رله خروجی درایو و کنتاکتور با سیستم کنترل اتوماتیک فشار ثابت PID توسط VFD که از طریق بازخورد فشار شکل می گیرد. مرجع فشار می تواند ورودی آنالوگ یا صفحه کلید را اعمال کند. ارتباط Modbus RS-485 نیز پشتیبانی می شود.
7- واحدهای ترمز داخلی (2.2kW-30kW)
با توجه به وجود ترمز داخلی تا توان 30kW باعث کاهش فضای اشغال شده و در نتیجه کاهش هزینه های مشتری می شود.
8- سایز کوچکتر
با توجه به شبیه سازی های حرارتی و طراحی پیشرفته مدولار، اندازه محصول ما نسبت به محصولات قدیمی درصد قابل توجهی کاهش حجم داشته است.
9- حالت های نصب چندگانه
2.2kW-200kW: نصب دیواری و فلنج
200kW-315kW: نصب دیواری و ایستاده
350kW-500kW: نصب ایستاده
10- صفحه کلید با کارایی بالا
صفحه کلیدهای LED جدید با حداکثر طول نصب خارجی 50 متر و دارای پتانسیومتر دیجیتال، امکان نصب صفحه کلید LCD بصورت اختیاری
کاربرد های اینورتر 160 کیلووات پرتو صنعت سری VX40
صنایع شیمیایی، صنایع پلاستیک، صنعت سیمان، صنعت نفت و پتروشیمی، صنعت کشش ورق های فلزی، صنایع دارویی و غذایی، صنایع کشاورزی، ماشین آلات تولید کابل، تجهیزات انتقال، صنایع نساجی و تزریق پلاستیک

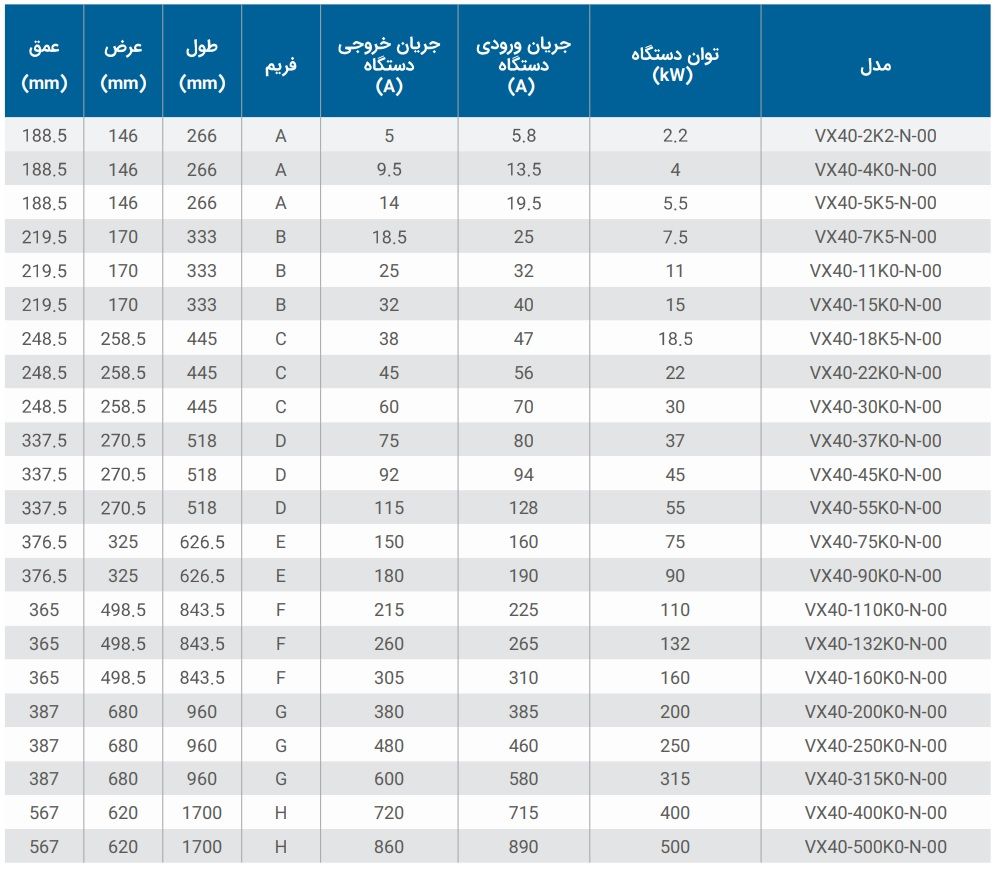

در جدول زیر مشخصات اینورتر های سری VX40 پرتو صنعت را به همراه ابعاد آن مشاهده می کنید.
مشخصات فنی اینورتر 160 کیلووات پرتو صنعت سری VX40
| عملکرد | مشخصات |
| ولتاژ ورودی (V) | 380V AC 3PH (-15%~+10%) |
| فرکانس ورودی | 47-63Hz |
| ولتاژ خروجی | صفر تا ولتاژ ورودی نامی |
| فرکانس خروجی | 0-400Hz |
| مد کنترلی | SVC و SVPWM |
| دقت تنظیم سرعت | SVC 1:200 |
| قابلیت اضافه بار | 150% جریان نامی به مدت 1 دقیقه 180% جریان نامی به مدت 10 ثانیه |
| دقت کنترل سرعت | ±0.2% |
| ورودی/خروجی آنالوگ | دو ورودی آنالوگ 0-10V ولت یا 0-20mA / دو خروجی آنالوگ 0-10V ولت یا 0-20mA |
| ورودی/خروجی دیجیتال | 5 ورودی مشترک I/O و دو خروجی رله قابل برنامه ریزی و یک خروجی ترانزیستوری و یک ورودی و خروجی پالسی |
| ارتباط شبکه | RS485 : پروتکل مدباس |
| نحوه نصب | نصب روی دیوار، فلنج دار (توان های خاص) |
| دمای محیط کار | 10- تا 50+ درجه سانتیگراد (از 40 درجه بالاتر، توان دستگاه یک درصد به ازای افزایش هر یک درجه سانتیگراد کاهش می یابد (Derate)) |
| خنک کننده | هوا خنک اجباری با فن |
| تابع های حفاظت | اضافه جریان، اضافه ولتاژ، افت ولتاژ، دمای بیش از حد، اضافه بار و اتصال کوتاه و اتصال زمین و … |
راهنمای استفاده اینورتر پرتو صنعت سری VX40
برای دانلود فایل کاتالوگ و راهنمای استفاده اینورتر پرتو صنعت سری VX40 بر روی لینک های زیر کلیک کنید.
دفترچه راهنمای راه اندازی سریع اینورتر پرتو صنعت سری VX40
دفترچه راهنمای راه اندازی اینورتر پرتو صنعت سری VX40
دریافت مشاوره خرید اینورتر 160 کیلووات پرتوصنعت سری VX40
برای دریافت راهنمایی و مشاوره در زمینه اینورتر (درایو) با شماره تلفن های 40331927-021 و 40331967-021 با ما تماس بگیرید. موسسه موتور درایو آماده ارائه خدمات فنی و مشاوره تخصصی در زمینه کنترل دور موتور ها می باشد.
