ترمیستور PTC

ترمیستور PTC الکتروموتور

PTC مخفف عبارت Positive Temperature coefficient به معنای ضریب حرارتی مثبت است. یعنی با افزایش دما مقاومت آن افزایش می یابد. عمده فلزات دارای ضریب دمایی مثبت هستند

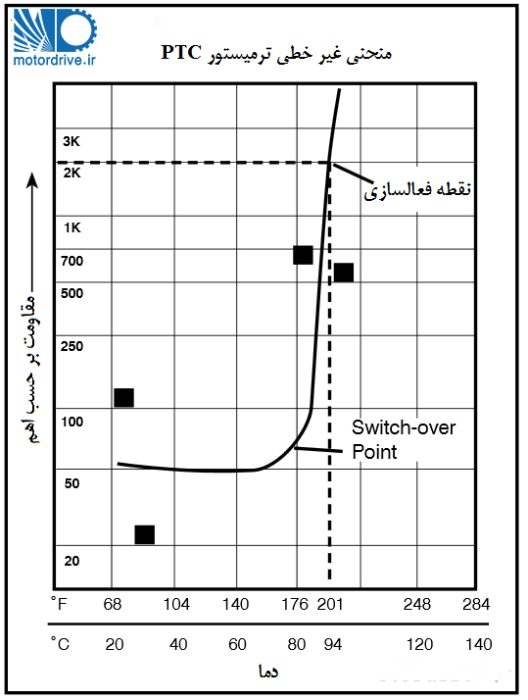

این عناصر در صنایع مختلف و کاربردهای برق و الکترونیک به وفور مورد استفاده هستند. در این قطعات با افزایش دما مقاومت آنها نیز افزایش می یابد و در مداریهای الکترونیکی به عنوان تجهیزات حفاظتی و حتی گرمایش هم استفاده می شوند. اما ترمیستور PTC مورد استفاده در الکتروموتورها مقداری متفاوت عمل می کند. برای درک بهتر این موضوع به منحنی ترمیستور PTC که در ادامه آمده است دقت کنید. منحنی عملکرد ترمیستور PTC الکتروموتور منطبق بر استاندارد می باشد.

همان طور که از منحنی ملاحظه می کنید این قطعات اصطلاحا در مد سوئیچ کار می کنند یعنی در یک دمایی تغییر وضعیت می دهند. طبق استاندارد GB/T7153 -2002 در مورد ترمیستور PTC مقدار مقاومت این تجهیز در دماهای مختلف باید مطابق اعداد زیر باشد.

  R ≤ 750 ohm (دمای صفر تا 20 درجه مانده به دمای عملکرد)

TK-5°C                     R ≤ 1650 ohm

TK+5°C                    R ≥ 3990 ohm

TK+15°C                  R ≥ 12000 ohm

همان طور که ملاحظه می کنید در دمای نزدیک به دمای عملکرد (TK) مقاومت تجهیز به شدت افزایش می یابد. و رله متصل به ترمیستور PTC این تغییر در مقدار مقاومت را دریافت کرده و در عدد حدود 2700 اهم عمل می کند و یک سوئیچ بسته را باز می کند و یک کلید باز را می بندد. از این سوئیچ ها می توان در مدار فرمان برای فرمان قطع موتور یا فعال کردن هشدار استفاده کرد.

عوامل مهم در انتخاب ترمیستور PTC الکتروموتور

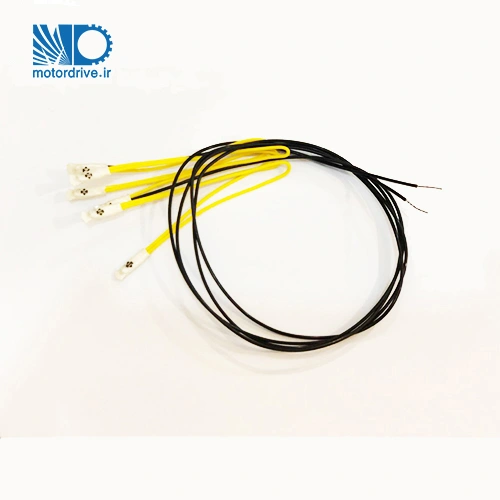

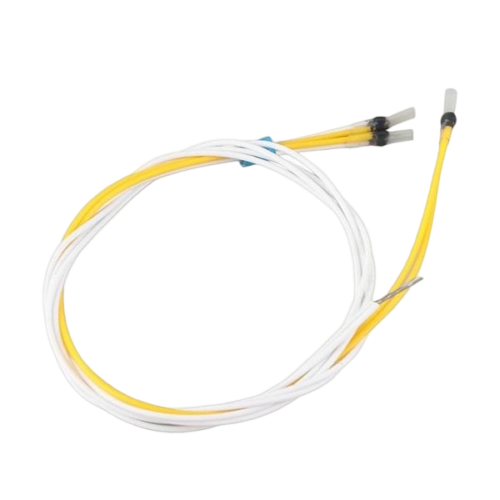

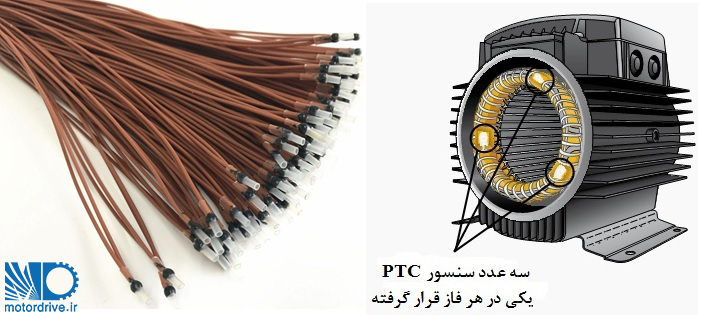

1- تعداد ترمیستورها در یک ست: برای موتورهای صنعتی سه فاز PTC سه تایی نیاز است و برای موتورهای آسانسور دو دور PTC شش تایی استفاده می شود.

2- دمای عملکرد: دمایی که منحنی شکست دارد و مقاومت به صورت ناگهانی افزایش می یابد. برای موتورهای کلاس B ترمیستور 130 درجه و برای موتورهای کلاس F ترمیستور با دمای 140 یا 150 درجه مناسب است.
