سنسور PT۱۰۰
سنسور PT۱۰۰
سنسور PT100 یا همان RTD PT100 یک مقاومت PTC (با ضریب دمایی مثبت) می باشد. که در آن رابطه مقاومت-دما خطی است و در الکتروموتور برای سنجش دمای سیم پیچ و بلبرینگ از آن استفاده می شود.
دریافت مشاوره رایگان!
جهت دریافت مشاوره و استعلام قیمت با شماره های موردنظر تماس بگیرید
دریافت مشاوره رایگان!
جهت دریافت مشاوره و استعلام قیمت با شماره های موردنظر تماس بگیرید
سنسور PT100 الکتروموتور
سنجش دمای اجزای حیاتی الکتروموتور نظیر سیم پیچ ها و بلبرینگ های الکتروموتور خیلی مهم است و در الکتروموتورهای بزرگ که در تاسیسات بزرگ صنایع فولاد، سیمان، نفت و پتروشیمی و نیروگاه استفاده می شود دما این اجزا باید پیوسته پایش شده و توسط اپراتور کنترل شود.

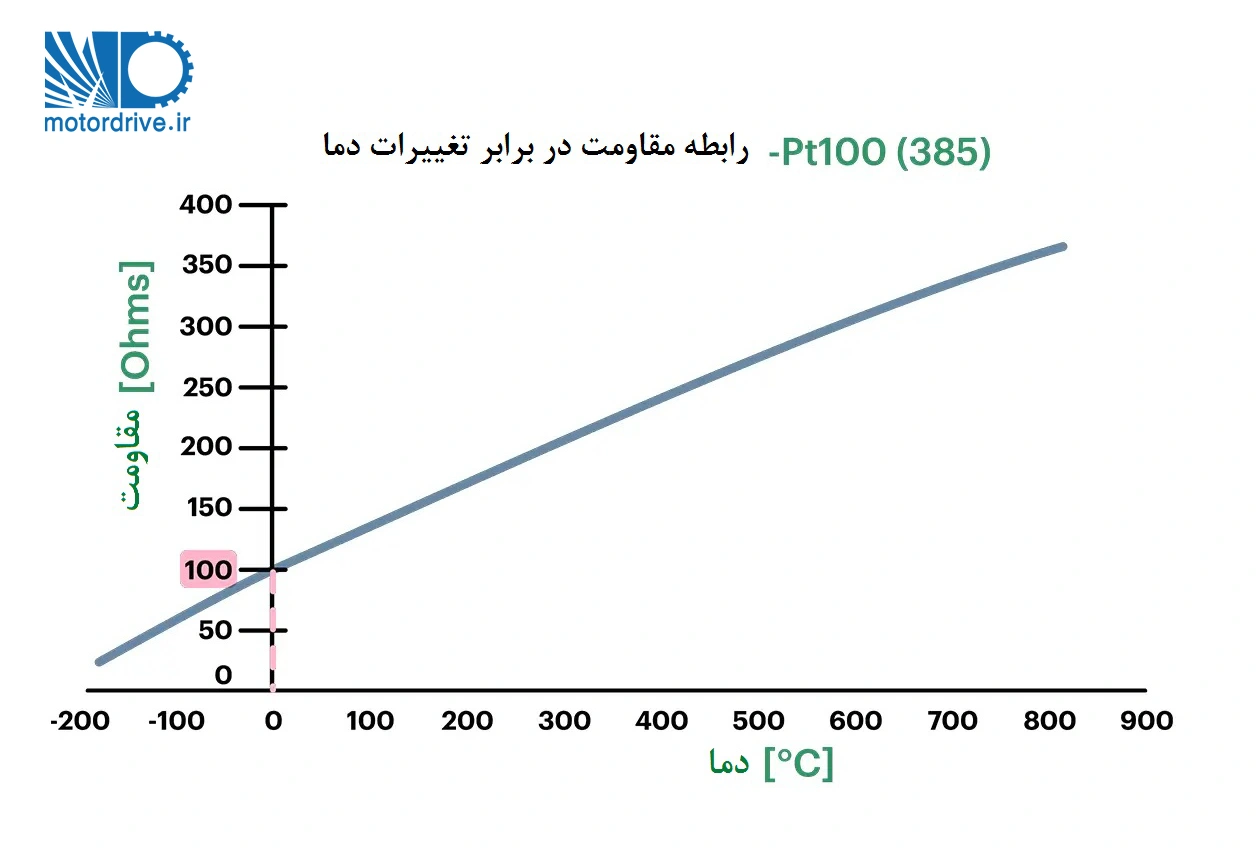

سنسور pt100 یک سنسور دما است که در آن رابطه دما و مقاومت یک رابطه خطی می باشد. در RTD PT100 در ا دمای صفر درجه سانتیگراد مقاومت 100 اهم می باشد. با افزایش دما مقدار مقاومت نیز با یک شیب مختصر افزایش پیدا می کند. منحنی دما-مقاومت RTD PT100 مطابق شکل زیر است.

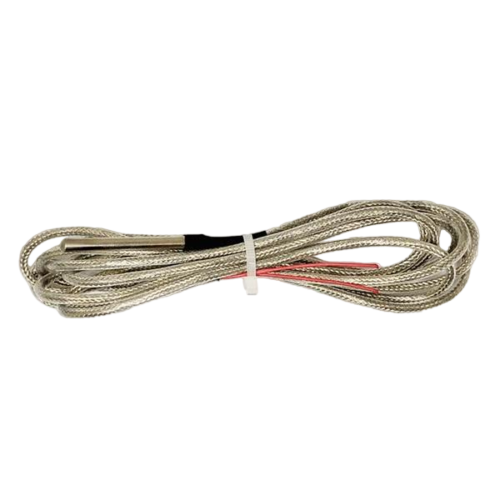

سنسور دمای RTD PT100 به وفور در همه صنایع برای کنترل دما استفاده می شود. در صنایع مختلف این سنسورها با غلاف های متعددی عرضه می شوند. در سیم پیچ الکتروموتور نیز می توان از این سنسور استفاده کرد. به دلیل فضای کم در بین سرکلاف سیم پیچی باید غلاف مورد استفاده بسیار کوچک باشد. ما در موسسه موتور درایو RTD PT100 با غلاف قطر 4 میلیمتر و طول 20 میلیمتر تولید کرده ایم که به راحتی در داخل سیم پیچ نصب می شود. تا بتواند علاوه بر پایش دمای سیم پیچ و بلبرینگ در صورت مشاهده افزایش دمای بیش از حد فرمان قطع الکتروموتور را توسط ترموکنترل متصل به RTD PT100 صادر کند.
سوالات متداول
از نظر هزینه هر دوی اینها قیمتی نزدیک به هم دارند و هر دو یک رله یا کنترل کننده دارند. اما مزیت RTD PT100 این است که شما دمای دقیق سیم پیچ الکتروموتور را هم می توانید مشاهده و پایش کنید. و مزیت ترمیستور PTC این است که دمای هر سه فاز را می گیرد و دیگر اینکه به دلیل ماهیت نیمه هادی خود عملکرد بسیار سریع دارد. در الکتروموتورهای حساس و گران قیمت می توان از ترکیب هر دو استفاده کرد.
در ابتدا دو سیم متصل به سنسور را پیدا می کنیم. سپس با اهم متر مقدار مقاومت را اندازه می گیریم. اگر مقاومت نزدیک به صفر باشد ترموسوئیچ است. مقاومتی در حدود 110 اهم نشان دهنده سنسور RTD PT100 است در صورتیکه مقاومت اندازه گیری شده 180 تا 300 اهم باشد ترمیستور PTC است.
خیر از نظر عملکردی تفاوتی ندارند. فقط از نظر اندازه سعی شده است با غلاف بسیار کوچک تولید شود و سیم مناسب برای قرارگیری در سیم پیچ انتخاب شده است.
