سوئیچ اورلود

مشخصات سوئیچ اورلود

عملکرد سوئیچ اورلود مشابه بی متال یا همان کلید اضافه بار موتور است که بعد از کنتاکتور نصب می شود اما سوئیچ اورلود بر روی الکتروموتورهای تکفاز و بر روی درپوش (موتورهای کولری الکتروژن) یا در جعبه ترمینال الکتروموتور نصب می شود (موتورهای صنعتی و برخی الکتروپمپ های چینی)

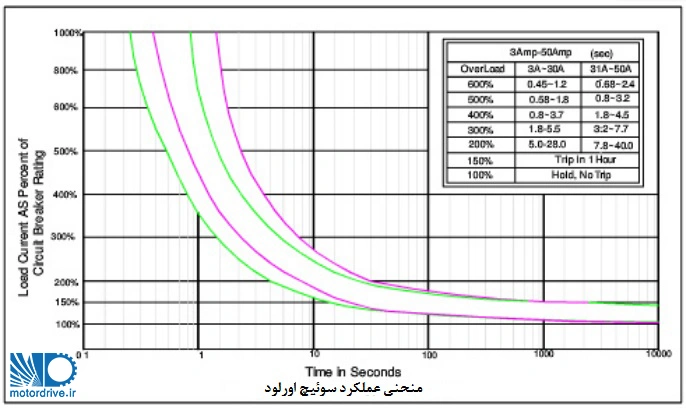

این سوئیچ ها متاثر از جریان الکتروموتور که از داخل آنها عبور می کند، عمل می کنند. منحنی عملکرد این سوئیچ ها مطابق شکل زیر است.

همان طور که از منحنی مشاهده می شود. این سوئیچ ها مشابه با فیوزها و بقیه عناصر حفاظتی با جریان و زمان عملکرد رابطه I²t دارند. یعنی هر چقدر جریان بیشتر باشد به طور موثر زمان قطع سوئیچ کاهش می یابد. مثلا اگر یک سوئیچ 5 آپر با جریان 10 آمپر در 1 ثانیه قطع کند. با جریان 20 آمپر در 0.25 ثانیه قطع خواهد کرد.

عوامل موثر در انتخاب سوئیچ اورلود

در هنگام انتخاب سوئیچ معمولا دو عامل را در نظر می گیرند.

1-  جریان سوئیچ
2- برند
