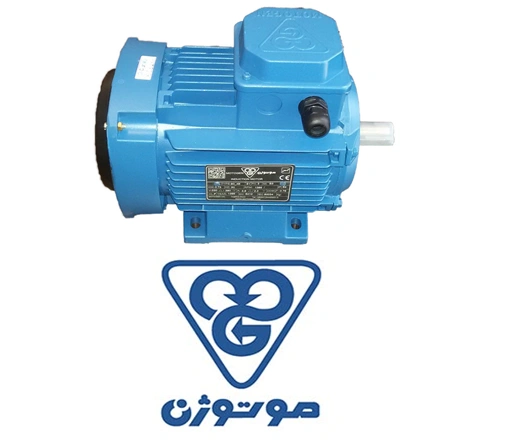

الکتروموتور موتوژن

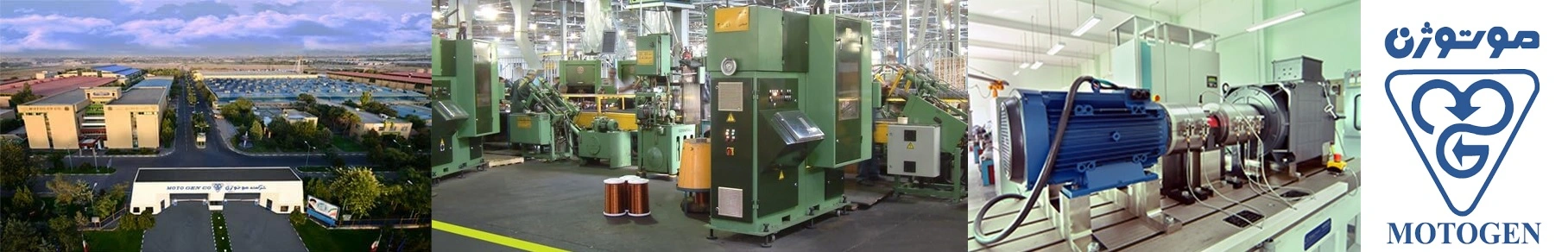

درباره شرکت موتوژن

الکتروموتورهای موتوژن محصول شرکت موتوژن تبریز است. شرکت موتوژن به عنوان یکی از معتبرترین شرکت های تولیدکننده الکتروموتور در منطقه خاورمیانه در سال ۱۳۵۲با نام گلد الکتریک تاسیس شد و در سال ۱۳۵۴ به موتوژن تغییر نام داد و در حال حاضر بیش از دو ميليون دستگاه انواع الکتروموتورهای تک فاز و سه فاز باکاربردهای صنعتی و خانگی را مطابق با استانداردهای جهانی نظیر IEC و NEMA و DIN تولید و به بازارهاى مصرف ایران، اروپا، آسیا و آفریقا عرضه مى کند.شرکت موتوژن با بهره گیری از آزمایشگاههای مدرن، دقیق و مجهز صنعتی و اجرای سیستم مدیریت کیفیت موفق شده است که گواهی ISO ۹۰۰۱ – ۲۰۰۸ را از مؤسسه SGS سوئيس اخذ کند.

ویژگی های موتورهای صنعتی موتوژن

کلیات: الکتروموتورهای صنعتی موتوژن، از نوع بسته بوده و توسط پروانه پلاستیکی و پره های تعبیه شده در دو انتهای روتور قفس سنجابی، خنک کاری می شود. الکتروموتورها بر اساس استاندارد های بین المللی طراحی شده و کلیه مراحل تولید آنها با استفاده از تکنولوژی مدرن انجام می گیرد.
شفت: شفت الکتروموتورها با یک سر خروجی تولید می گردد. ابعاد نهایی شفت ها با ترانس های دقیق توسط دستگاه های CNC ماشین کاری می شود، خار و جای خار بر روی شفت، طبق استاندارد DIN ۶۸۸۰ می باشد.
دایکاست روتورها با آلومینیوم خالص می باشد و پس از تولید کامل روتورها، بالانس دینامیکی آنها با دستگاه های کاملا دقیق صورت می گیرد.
جعبه ترمینال: در الکتروموتورهای با فریم آلومینیومی، جعبه ترمینال به صورت یکپارچه با فریم، ریخته گری می شود و امکان هدایت کابلهای برق را از قسمت راست و چپ جعبه ترمینال فراهم می سازد و به این منظور گلند های استاندارد بر اساس DIN ۴۶۳۲۰ استفاده می شود. در الکتروموتور های با فریم چدنی، جعبه ترمینال بصورت جداگانه ریخته گری می شود و امکان هدایت کابل های برق را در هر چهار جهت الکتروموتور می تواند فراهم سازد.
تهویه الکتروموتورها : پروانه الکتروموتور ها از جنس پلی آمید با مقاومت بالا تولید گردیده که در انتهای الکتروموتور ها بر روی شفت نصب می شود. هوا توسط چرخش پروانه از عقب الکتروموتور به طرف جلو روی بدنه دمیده می شود.
فریم آلومینیومی: فریم الکتروموتور های سایز ۵۶-۱۶۰ از جنس آلیاژ آلومینیوم، به روش دایکاست ریخته گری می شود.
فریم چدنی: فریم الکتروموتور های سایز ۱۰۰-۳۵۵ از جنس چدن ریخته گری می شود.

بلبرینگ: بلبرینگ های مورد استفاده تا سایز فریم ۱۶۰ از نوع ۲Z و از ۱۶۰ به بالا از نوع Z می باشند. برای بلبرینگ های نوع Z  امکان گریس کاری از طریق گریس خور وجود دارد. در صورت نیاز و بنا به درخواست مشتری و با توجه به مقتضیات کار به جای بلبرینگ، رولبرینگ نصب می گردد.
درجه حفاظت: میزان حفاظت الکتروموتور ها در مقابل نفوذ ذرات خارجی، آب و گرد و غبار بر اساس استاندارد IEC ۶۰۰۳۴-۵ تعریف می شود.
ولتاژ و فرکانس: الکتروموتور های صنعتی موتوژن بطور معمول برای کار با فرکانس ۵۰HZ و ولتاژهای مطابق با جداول مشخصات نامی طرح شده اند، الکتروموتور های طراحی شده برای کار با فرکانس ۵۰HZ را می توان با منبع تغذیه ۶۰HZ نیز به کار برد. در اینصورت برای به دست آوردن مشخصات کارایی جدید، ضمن ثابت نگه داشتن ولتاژ نامی، سایر اطلاعات داده شده در جداول را بایستی در ضرایب تبدیل (جدول شماره ۳) ضرب کرد.
اضافه بار: الکتروموتورها بعد از رسیدن به دمای کار نرمال، بر اساس استاندارد IEC ۶۰۰۳۴-۱ قتدر به تحمل جریان اضافی تا ۱.۵ برابر جریان نامی به مدت ۲ دقیقه هستند.
گشتاور اضافی لحظه ای : الکتروموتور ها در ولتاژ و فرکانس نامی خود، بدون کاهش ناگهانی سرعت یا توقف قادر به تحمل گشتاور اضافی (با افزایش تدریجی) تا ۶۰% گشتاور نامی خود به مدت ۱۵ ثانیه می باشند.
توان خروجی مندرج در کاتالوگ مربوط به عملکرد الکتروموتور تا ارتفاع ۱۰۰۰ متر از سطح دریا و دمای تا ۴۰ درجه سانتیگراد می باشد برای ارتفاع و دماهای بالاتر مطابق جدول شماره ۵ عمل گردد.
پایه: در الکتروموتور های با فریم آلومینیومی تیپ ۱۶۰ و کلیه الکتروموتورهای با فریم چدنی، پایه جداشونده می باشد. در الکتروموتور های با پایه جدا شونده چرخش فریم در هر چهار جهت امکان پذیر می باشد. (ترمینال باکس قابلیت نصب در چهار جهت چپ، راست، بالا و پایین را دارد.)
ترمیستور: در کلیه الکتروموتور های فریم سایز ۱۸۰ به بالا ترمیستور PTC نصب می گردد و برای بقیه الکتروموتور ها در صورت سفارش مشتری قابل نصب می باشد.
در صورت سفارش مشتری، برای کلیه الکتروموتورها امکان نصب Anti Condenstation Heaters و RTD وجود دارد.

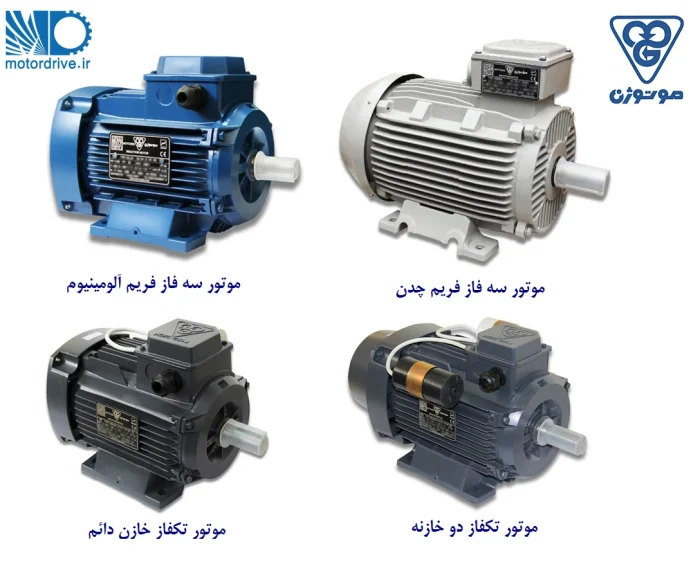

انواع الکتروموتورهای صنعتی موتوژن

الکتروموتور های صنعتی موتوژن در چهار دسته زیر تولید می شوند.

۱- موتورهای سه فاز فریم آلومینیوم
۲- موتورهای سه فاز فریم چدن
۳- موتورهای تکفاز خازن دائم
۴- موتورهای تکفاز دو خازنه

انتخاب و خرید الکتروموتور موتوژن

هنگام سفارش گذاری و خرید الکتروموتور موتوژن توجه به نکات زیر می تواند مفید باشد.

۱- ولتاژ و فرکانس: مهمترین مساله در انتخاب الکتروموتور است. الکتروموتوری که انتخاب می کنید باید ولتاژی معادل ولتاژ شبکه برق ایران داشته باشد (۳۸۰-۴۰۰ ولت) و فرکانس هم باید ۵۰ هرتز باشد. الکتروموتورهای موتوژن تحت استاندارد ملی ایران و استاندارد IEC تولید می شوند و این مشخصات را دارند. اما برخی موتورهای استوک موجود در بازار برای بازار آمریکا و فرکانس 60 هرتز تولید شده اند.
۲- توان خروجی الکتروموتور: توان خروجی باید مطابق با توان بار شما باشد و توان موتور بهتر است درصدی از توان بار شما بیشتر باشد. بهتر است موتوری انتخاب کنید که توان بار شما بین 0.7 تا توان نامی موتور باشد.
۳- سرعت نامی موتور: بر اساس تعداد قطب و نسبت معکوس با تعداد قطبها دارد. 750، 1000 ، 1500 و 3000 دور سرعتهای ممکن با موتور القایی هستند.
۴- نحوه نصب یا کد IM موتور: کدهای متداول نصب با پایه (IMB۳) نصب با فلنج (IMB۵) نصب با نیم فلنج (IMB۱۴) و نصب با پایه فلنج (IMB۳۵)
۵- درجه حفاظت: در الکتروموتورهای با فریم آلومینیوم IP54 و فریم چدن IP55 هستند.
۶- اندازه بدنه: که طبق استاندارد متناسب با توان موتور است. و از فریم سایز 56 تا 355 در شرکت موتوژن تولید می شود.
۷- رده راندمان مصرف انرژی: در حال حاضر رده های IE۲، IE۱ و IE۳ در بازار موجود هستند
۸- چرخه کاردهی: کلیه موتورهای صنعتی موتوژن با کاردهی پیوسته (S1) هستند.
۹- قیمت الکتروموتور

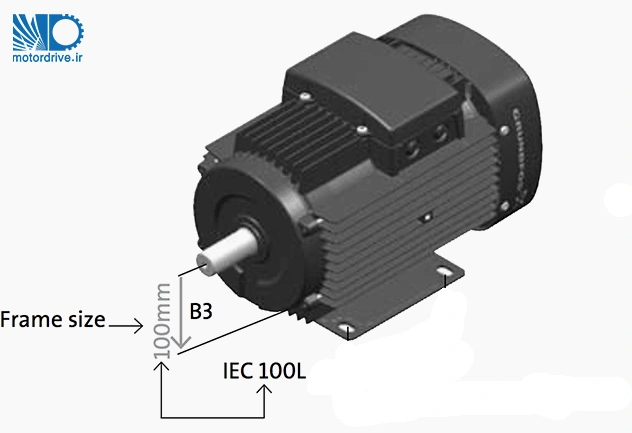

مفهوم اندازه فریم (frame size)

 الکتروموتور پایه دار (IMB۳) را بر روی یک سطح صاف قرار دهید. مرکز شفت الکتروموتور را در نظر بگیرید و فاصله مرکز شفت تا سطح زیر الکتروموتور را اصطلاحا فریم سایز الکتروموتور می گویند. مثلا یک الکتروموتور 750 کیلووات چهار قطب استاندارد پیوسته بر روی فریم سایز 8۰ تولید می شود. بنابراین انداهز بدنه الکتروموتور خیلی مهم است. فریم سایزهای استاندارد و الکتروموتورهایی که در آن فریم سایز تولید می شوند در جدول زیر آورده شده است.

قیمت الکتروموتور موتوژن به چه عواملی بستگی دارد

عوامل مختلفی در قیمت الکتروموتور دخیل هستند. پیش از خرید این عوامل را ملاحظه بفرمایید.
برند و شرکت سازنده: هزینه انرژی و نیروی انسانی در کشورهای اروپایی بیشتر است و البته تکنولوژی و فرآیند اتوماسیون گهگاه این مورد را تا حدودی جبران می کند. الکتروموتورهای موتوژن از موتورهای اروپایی ارزان تر است و به طور جزیی از الکتروموتور الکتروژن گران تر است و از موتورهای چینی گران تر است.

موتور تکفاز یا سه فاز: یک قاعده کلی را رعایت کنید: اگر در کارگاه خود برق سه فاز دارید از موتور سه فاز استفاده کنید. چونکه به دلیل ساختار ساده تر خود قیمت کمتری داشته و احتمال خرابی آنها کمتر و تعمیر و نگهداری آنها نیز ساده تر است. و اگر برق تکفاز دارید . می خواهید سرعت موتور را تغییر دهید باز هم یک موتور سه فاز با اینورتر ورودی تکفاز خروجی سه فاز بخرید.
سرعت الکتروموتور: سرعت الکتروموتور به کاربری شما بستگی دارد. اما برخی اوقات ما در شفت خروجی موتور از کاهنده دورهای نظیر گیربکس یا پولی تسمه استفاده می کنیم. بدین منظور الکتروموتورهای مختلفی می توان انتخاب کرد. هر چقدر سرعت موتور کمتر باشد در یک توان ثابت حجیم تر و قیمت آن گران تر می شود. قیمت موتور ۱۰۰۰ دور از ۱۵۰۰ دور و ۱۵۰۰ از ۳۰۰۰ دور بیشتر است.
جنس پوسته: الکتروموتورهای صنعتی موتوژن با دو پوسته آلومینیوم و چدن ساخته می شوند. پوسته چدن سنگین تر بوده و قیمت آنها از پوسته آلومینیوم بیشتر است. در اندازه بدنه تا فریم 100 فقط پوسته آلومینیوم تولید می شود و در فریم 100 تا 160 الکتروموتور با هر دو فریم آلومینیوم و چدن تولید می شود. و بالاتر از فریم 160 نیز الکتروموتور موتوژن فقط با پوسته چدن تولید می شود.

نحوه نصب الکتروموتورهای موتوژن

نحوه نصب الکتروموتور در استاندارد IEC60037-7 آورده شده است. در این استاندارد بیش از 30 نوع نحوه نصب آمده است اما در واقع بیش از 90% روش های نصب در چهار روش با پایه (IMB3)، با فلنج (IMB5)، با نیم فلنج (IMB14)، با پایه و فلنج (IMB35) و نصب با پایه و نیم فلنج (IMB34) انجام می شود. و بقیه روش ها بصورت سفارشی قابل انجام هستند.

روش های نصب روتین که الکتروموتورهای آن در بازار عرضه می شوند شامل: نصب با پایه (IMB۳)، نصب پایه و فلنج (IMB۳۵)، نصب با فلنج (IMB۵) و نصب با نیم فلنج (IMB۱۴) می باشد. الکتروموتورهای موتوژن فقط به صورت پایه دار تولید می شوند و در هنگام فروش با تغییر درپوش جلو به IMB۱۴  و IMB۳۵ تبدیل می شود.

مزایای خرید الکتروموتور موتوژن از نمایندگی موتور درایو

۱- دریافت حرفه ای ترین مشاوره از متخصصین موتور درایو حتی از مراحل سایز کردن موتور
۲- تهیه الکتروموتور موتوزن با ضمانت اصل بودن و گارانتی معتبر
۳- فعال شدن گارانتی الکتروموتور موتوژن در نمایندگی
۴- در صورت نیاز تهیه قطعات یدکی موتوژن و تغییر در نحوه نصب در کارگاه نمایندگی موتور درایو

کاتالوگ الکتروموتور موتوژن

شزکت موتوژن برای کلیه محصولات خود یک کاتالوگ واحد دارد که کلیه محصولات تولیدی موتوژن در این کاتالوگ جای گرفته است. حجم کاتالوگ کمی زیاد است (نزدیک ۱۵ مگابایت) در صورت نیاز کاتالوگ را از طریق لینک زیر دانلود کنید

کاتالوگ محصولات موتوژن

لیست قیمت و خرید الکتروموتور الکتروژن

ما قبلا لیست قیمت الکتروموتور موتوژن را بر روی وبسایت خود داشتیم اما نوسانات لحظه ای قیمت ارز باعث می شد قیمتها پیوسته نامعتبر باشد و مشکلات متعددی برای خریداران محترم ایجاد می کرد. لذا خواهشمند است برای دریافت لیست قیمت و خرید الکتروموتور موتوژن با بهترین قیمت از نمایندگی با کارشناسان ما تماس بگیرید
