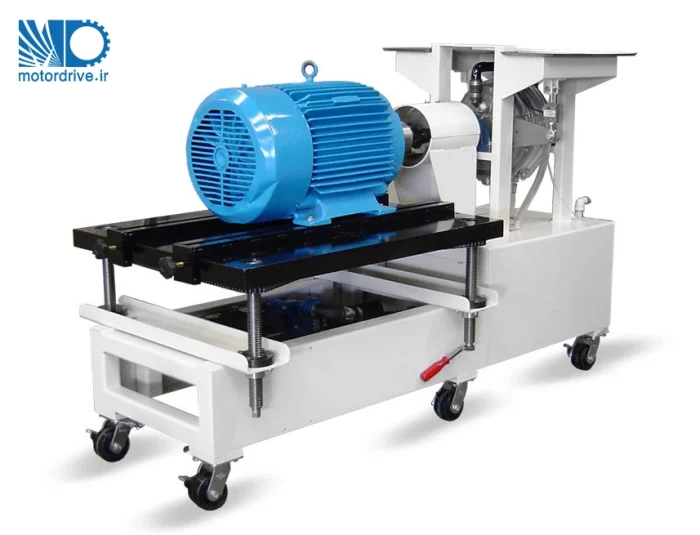

دستگاه آزمون دیناموتر
الکتروموتور یک تجهیز الکترومکانیکی است که ورودی آن الکتریکی و خروجی آن مکانیکی می باشد. ورودی های الکتروموتور شامل: 1- ولتاژ 2- جریان 3- ضریب توان 4- توان می باشند که توان از طریق روابط موجود از طریق سه ورودی نخست محاسبه می گردد. مساله مهم در ارزیابی و تست الکتروموتور خروجی های آن است که شامل: 1- گشتاور خروجی 2- توان مکانیکی 3- سرعت می باشد. راندمان نیز از نسبت توات خروجی تقسیم بر توان ورودی بدست می آید.
مشخصات دستگاه آزمون دینامومتر
اندازه گیری کمیتهای الکتریکی خیلی سخت نیست با یک آمپر متر جریان بدست می آید و یک ولت متر ولتاژ فازهای را اندازه گیری می کند و یک دستگاه سنجش ضریب توان کسینوس فی را نتیجه می دهد و ضرب این سه با یک ضریب رادیکال سه توان ورودی بدست می آید. اما خروجی ها چه می شوند. برای بدست آوردن خروجی های مکانیکی ما باید الکتروموتور را تحت بار تست کنیم. آزمون های مختلف در استاندارد ملی ایران به شماره ISIRI 3772-1 تشریح شده است. که برای تولید الکتروموتور استاندارد اجباری می باشد. آزمون های نوعی زیر توسط دستگاه آزمون دینامومتر انجام می شود.
1- آزمون بی باری الکتروموتور
2- اندازه گیری گشتاور راه اندازی یا آزمون روتور قفل
3- آزمون منحنی گشتاور-سرعت الکتروموتور که کل منحنی گشتاور-سرعت موتور از طریق آن استخراج می گردد.
4- آزمون حرارتی که موتور را به مدت چند ساعت تحت بار نامی خود تست می کند.
توجه: کلیه دستگاه های ساخته شده در موسسه موتور درایو با گواهی کالیبراسیون ارائه می شوند.
