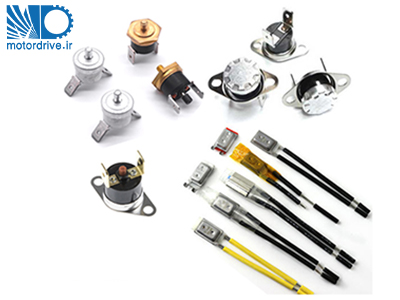

ترموسوئیچ چیست؟

محدود کننده های دما به عنوان تجهیزات ایمنی در موتورهای الکتریکی ، بخاری ها و ترانسفورماتورهای در مارک های معتبر لوازم خانگی نصب می شوند. آنها اغلب به عنوان کنترل کننده دما ، مانیتور دما یا محدود کننده دمای ایمنی شناخته می شوند. ترموسوئیچ یک کلید حرارتی است که با رسیدن دمای آن به مقدار تعیین شده تغییر وضعیت می دهد و یک کلید باز را بسته و یا بسته را باز می کند.

یک وجه تمایز برای دسته بندی ترموسئیچ ها (thermal protectors) وضعیت کنتاکتها به صورت نرمال بسته (NC) و نرمال باز (NO) است. معمولا حفاظت کننده های حرارتی به صورت NC استفاده می شوند و در صورتیکه دما از دمای مجاز افزایش یافت تجهیز برقی را قطع می کنند اما ترموسوئیچ های NO برای اطمینان از عملکرد صحیح و ایمن دستگاه به کار می روند. قابل اعتماد و بدون وقفه.

مدارشکن های حرارتی به طور معمول در موتورها، ترانسفورماتورها، وسایل گرم کننده و دستگاه های معمولی خانگی مانند میکسر و کتری استفاده می شوند.

ترموسوئیچ یک قطعه نسبتا ساده است که با توجه به قابلیت حفاظت الکتروموتورها در برابر خرابی خرید ترموسوئیچ بسیار به صرفه می باشد. چون علاوه بر حفاظت از افراد و اموال در برابر اضفه دمای الکتروموتور و خطر آتش سوزی از خرابی ها و از کار افتادن های برنامه ریزی نشده جلوگیری می کند.

مقاله مرتبط: راهنمای خرید ترموسوئیچ ، سوئیچ اورلود و ترمیستور PTC

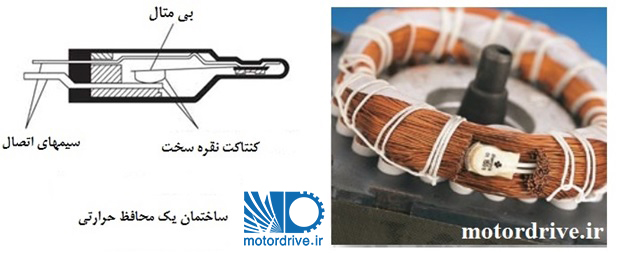

ساختار داخلی ترموسوئیچ به شکل زیر است.

جریان برق از یک پایه های ورودی وارد تجهیز شده و سپس از یک بی متال که به یک کنتاکت الکتریکی متصل شده است عبور داده می شود. بی متال از دو فلز غیر هم جنس تشکیل شده است که ضریب انبساط مختلفی دارند این اختلاف ضریب انبساط باعث می شود بی متال به سمت فلزی که ضریب انبساط کمتری دارد خم شود و باعث باز شدن کنتاکت و ممانعت از عبور جریان برق شود ساختار بالا برای یک سوئیچ نرمال بسته ((NC است ساختار مشابهی را می توان برای سوئیچ نرمال باز (NO) در نظر گرفت.

• دقت عمل ضربه محکم و ناگهانی
• اندازه استاندارد در سطح بین المللی
• قابلیت عبور جریان تا 22 آمپر
• بسیار اقتصادی و بصرفه
• حساس به جریان و دما

ویدئوی مربوط به ترموسوئیچ و نحوه عملکرد آن در مدار

در زمینه ترموسوئیچ و نحوه عملکرد آن یک ویدئوی زبان انگلیسی داریم  (مدت زمان ویدئو 2:50 دقیقه و حجم آن در کیفیت 480P تقریبا 16.5 مگابایت می باشد) این ویدئوی جذاب را از دست ندهید.

 موارد استفاده از ترموسوئیچ ها (thermal protector)

موتورهای تک فاز، ژنراتورها، کانورترها، ترانسفورماتورها، پمپ ها، عناصر گرمایشی، ترانسمیترهای سیگنال، دتکتورهای آتش، مگنت ها، رله ها، چوکها، سیم پیچ ها، منابع تغذیه و اینورترها و ….

انواع ترموسوئیچ ها

از نظر شکل و ظاهر و نوع نصب ترموسوئیچ ها را به چند نوع مختلف دسته بندی می کنند.

1. ترموسوئیچ کتابی سیم دار
2. ترموسوئیچ قابلمه ای
3. ترموسوئیچ پیچ دار
4. ترموسوئیچ ریست دار

1- ترموسوئیچ کتابی سیم دار

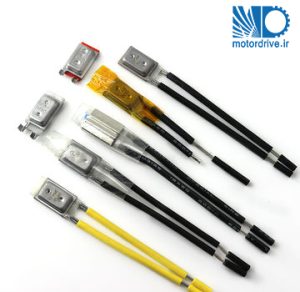

این نوع ترموسئیچ ها بیشتر در جاهایی استفاده می شوند که نقطه داغ در مرکز جایی باید اندازه گیری شود و محل قرار گیری ترموسوئیچ تنگ و بسته است. این نوع ترموسوئیچ به فراوانی در سیم پیچی الکتروموتور مورد استفاده قرار می گیرند. نوع نرمال بسته آنها در مدار قدرت موتورهای لوازم خانگی نظیر هود، فنکوئل، پرده هوا، پمپهای خانگی و … استفاده می شوند.

یک نوع از این ترموسوئیچها در الکتروموتورهای آسانسور بصورت نرمال باز استفاده می شود و در هنگامی که دمای آن به حدود 70 درجه رسید سوئیچ وصل شده و فن خنک کننده موتور گیربکس را وارد مدار کرده و عمل خنک کاری انجام می شود. این کار کمک می کند که در سیکل های سبک فن کار نکند و در مصرف انرژی فن صرفه جویی شود.

موارد استفاده از ترموسوئیچ های کتابی

1. بالاستهای HID
2. موتورهای DC
3. پکیج های باطری
4. تجهیزات گرم کننده
5. موتورهای القایی کوچک
6. ترانسفورماتورها
7. موتورهای BLDC و پمپهای آب

2- ترموسوئیچ قابلمه ای

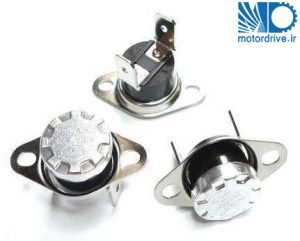

این نوع از ترموسوئیچ در جایی استفاده می شود که محدودیت فضایی وجود ندارد و جای کافی وجود دارد معمولا در کیس و بدنه وسایل گرم کننده قرار می گیرد. و توسط پیچ به بدنه دستگاه متصل می شود. از این نوع ترموسوئیچ نیز در بدنه موتور گیربکس آسانسور استفاده می شود با افزایش کاردهی و استفاده مداوم از آسانسور موتور آن داغ شده و به خنک کاری نیاز پیدا می کند

ترموسوئیچ مورد استفاده در بدنه موتور گیربکس آسانسور نرمال باز (NO) می باشد. در هنگامی که دمای بدنه از 70 درجه بیشتر شود ترموسوئیچ عمل کرده و مدار فن را می بندد و فن شروع به خنک کاری موتور گیربکس می نماید. پس از خنک شدن پوسته ترموسوئیچ عمل کرده و مجددا تیغه آن باز می شود و فن از کار می افتد تا سیکل بعدی کار موتور گیربکس.

3- ترموسوئیچ پیچ دار

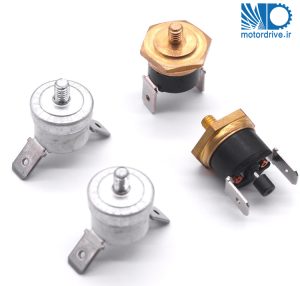

 عمکلرد ترموسوئیچ پیچ دار نیز مانند ترموسوئیچ قابلمه ای است اما برای نصب آن بدنه دستگاه را بصورت پیچ سر خود سوراخ و رزوه می کنند و ترموسوئیچ مستقیما بر روی آن متصل می شود. این کار نحوه نصب و تعویض ترموسوئیچ را آسان تر می کند این نوع ترموسوئیچ نیز در بدنه آسانسور نصب می شود.

موارد استفاده از ترموسوئیچ پیچ دار

1. لوازم برقی خانگی
2. قهوه جوش ها
3. تستر های اتوماتیک
4. دستگاه های لمینیت
5. اتو بخار
6. کتری برقی
7. اجاق های مایکروویو

4- ترموسوئیچ ریست دار

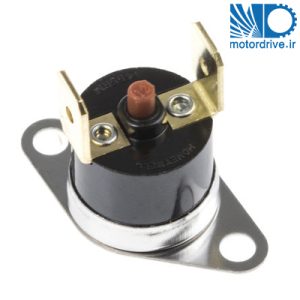

این نوع ترموسوئیچ هم مانند ترموسوئیچ قابلمه ای و ترموسوئیچ پیچ دار عمل می کند و در هر دو نوع قابلمه ای و پیچ دار تولید می شود اما پس از رسیدن به دمای عملکرد خود و پس از عملکرد سوئیچ دیگر به وضعیت قبلی خود باز نمی گردد و برای راه اندازی مجدد باید دکمه قرمز رنگ پشت آن را فشار داد. این کار کمک می کند که در صورتیکه مشکلی در مدار و عملکرد دستگاه وجود داشته باشد ابتدا مشکل توسط اپراتور برطرف شود و سپس دستگاه مجددا راه اندازی گردد.

نکاتی در مورد نصب ترموسوئیچ های سیم دار

هنگامی که حفاظت دمایی (ترموسوئیچ) نصب می شود خیلی مهم است که مطمئن شویم انتقال حرارت به خوبی انجام می شود. سطح حس گر دمایی بایستی به منبع دمای بسیار نزدیک باشد. ممواد یا رنگ رسانای گرما انتقال حرارت را بهبود می دهد.

بایستی توجه شود که در نسخه استاندارد ترمال کات اوت ها یک هوزینگ حامل جریان دارند و عایق کردن بخش حامل جریان در انتقال حرارت اختلال ایجاد می کند و باعث می شود و بر روی دمای عملکرد سوئیچ تاثیر می گذارد. . در هنگام انتخاب دمای پاسخ نامی این را باید به خاطر بسپارید.

در موتورهای تک فاز، کات اوت باید تغذیه اصلی را سوئیچ کند. در صورتیکه بیش از حد تعیین شده داغ شود سوئیچ برق موتور را قطع می کند. در صورتیکه جریان اتصال کوتاه مدار موتور بیشتر از جریان نامی سوئیچ کات اوت باشد آنگاه جریان اتصال کوتاه موتور بصورت ایمن قطع می شود.

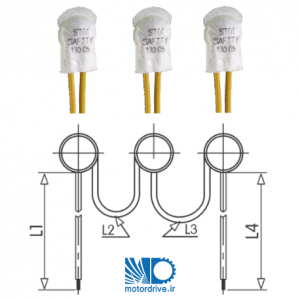

برای موتورهای سه فاز نمی توان توسط ترموسوئیچ جریان موتور را بصورت مستقیم از تغذیه آن قطع کرد. ترموسوئیچ های نصب شده در سیم پیچ های سه فاز بایستی با سیم پیچ بوبین کنتاکتور بصورت سری وصل شود. تغذیه برق ترموسوئیچ را می توان بصورت مستقل یا از ترمینالهای موتور تامین کرد به گونه ای که در اتصال به مدار کنترلی امکان پذیر باشد.
