انواع عایق الکتروموتور: راهنمای انواع عایق های مورد استفاده در الکتروموتور
عایق الکتروموتور از مهمترین لوازم سیم پیچی بوده و نقش مهمی در تضمین عملکرد کارآمد و ایمن موتورهای الکتریکی دارد. از عایق الکتروموتور برای محافظت از سیم پیچ موتور در برابر تنش های الکتریکی و حرارتی استفاده می شود. در این راهنما، ما برخی از انواع عایق های الکتریکی که معمولاً در عایق الکتروموتورها استفاده می شود را بررسی خواهیم کرد.
در ابتدا بیایید بررسی کنیم که مواد عایقی چیست؟
مواد عایق موادی هستند که در تجهیزات الکتریکی و وسایل الکترونیکی برای جلوگیری از اتلاف یا تداخل جریان الکتریکی استفاده می شوند. این مواد دارای خواص مقاومت الکتریکی بالایی هستند که امکان جداسازی موثر هادی ها و اجزای الکتریکی را فراهم می کند. این مواد به عنوان مانع عمل می کنند و از عبور جریان الکتریکی جلوگیری می کنند و خطر اتصال کوتاه یا نشت الکتریکی را به حداقل می رسانند.
مواد عایق نقش مهمی در تضمین ایمنی و عملکرد سیستم های الکتریکی با ایجاد حفاظت در برابر شوک الکتریکی و کاهش احتمال آسیب یا نقص در دستگاه را دارند. آنها برای مقاومت در برابر شرایط مختلف محیطی، نوسانات دما و سطوح ولتاژ طراحی شده اند و عملکرد قابل اعتماد و کارآمد تجهیزات الکتریکی را تضمین می کنند.

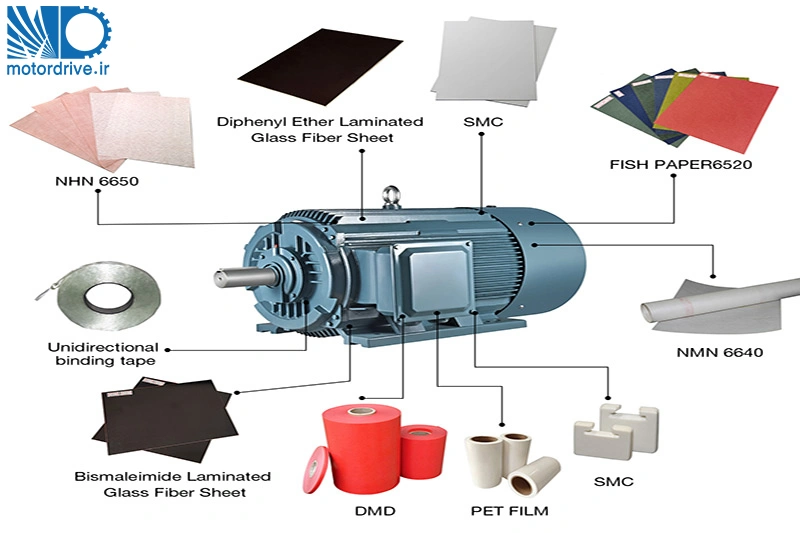

نقش و کاربرد انواع مواد عایقی در الکتروموتورها

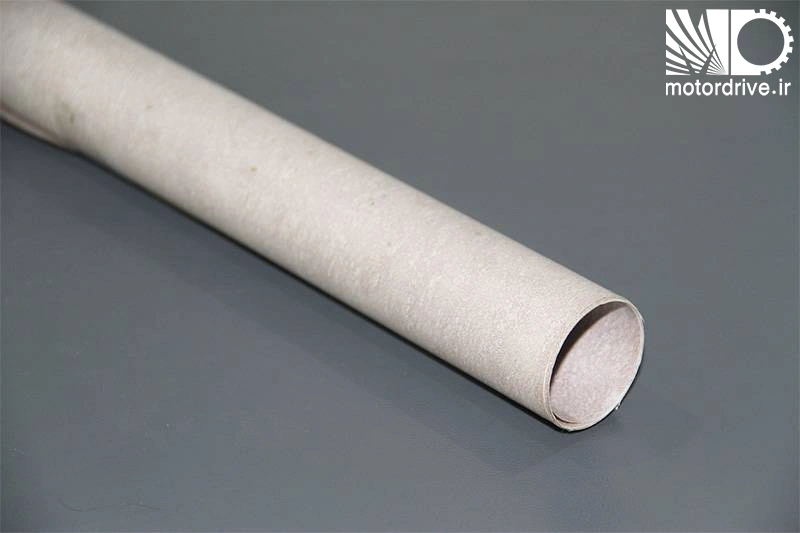

عایق نومکس – مایلر NHN6650
عایق مایلر NHN 6650 NOMEX نوعی ماده کامپوزیت سه لایه ساخته شده از کاغذ NOMEX است که در دو طرف آن به لایه پلی آمید چسبیده است. خواص عایق الکتریکی بسیار عالی و مقاومت حرارتی بالا را فراهم می کند و ایمنی و دوام سیم پیچ موتور را تضمین می کند.

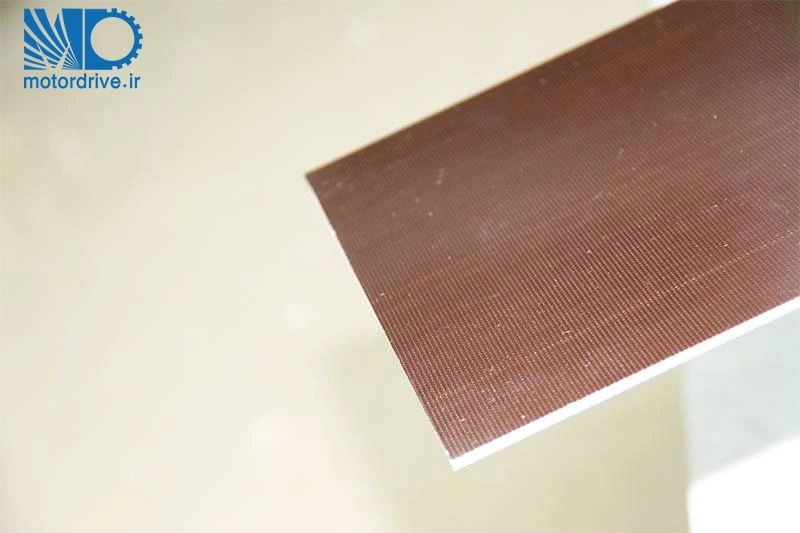

ورق فیبر شیشه ای لمینت دی فنیل اتر (Diphenyl Ether)
تخته پارچه شیشه ای لمینت دی فنیل اتر یک لمینت صفحه مانند ساخته شده از پارچه فیبر شیشه ای بدون مواد قلیایی است که با پخت و پرس گرم به رزین دی فنیل اتر اصلاح شده با فنل آغشته شده است که دارای خواص مکانیکی و دی الکتریک بالایی است و در برابر تشعشع مقاوم است. این ماده اغلب به عنوان علیق زیرین شیار و عایق فاز در موتورهای الکتریکی استفاده می شود. خواص عایقی الکتریکی بسیار خوب و استحکام مکانیکی بالا را ارائه می دهد و از سیم پیچ ها در برابر تنش های الکتریکی و مکانیکی محافظت می کند.

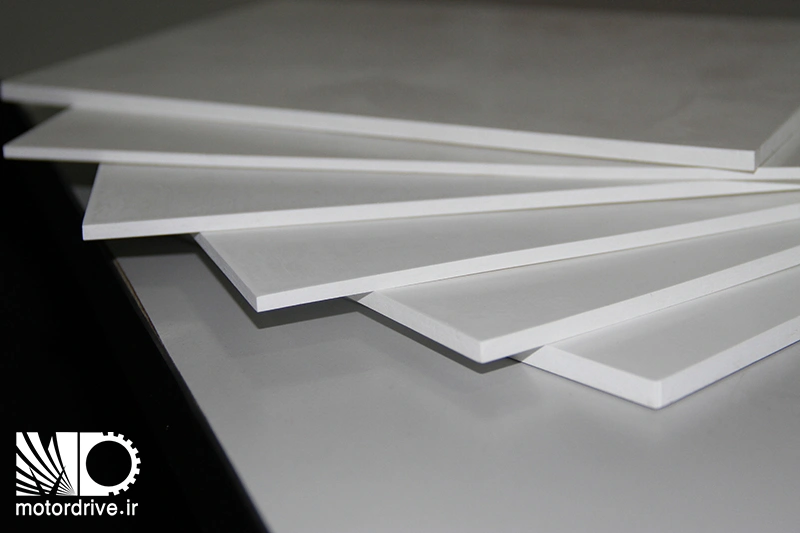

ورق SMC
SMC (ورق قالبی چند جزئی) به دلیل استحکام دی الکتریک بالا و پایداری ابعادی آن به طور گسترده در موتورهای الکتریکی استفاده می شود. از آن به عنوان عایق شیار، عایق بوبین و عایق هسته استاتور استفاده می شود که عملکرد کارآمد موتور و محافظت در برابر خرابی های الکتریکی را تضمین می کند.

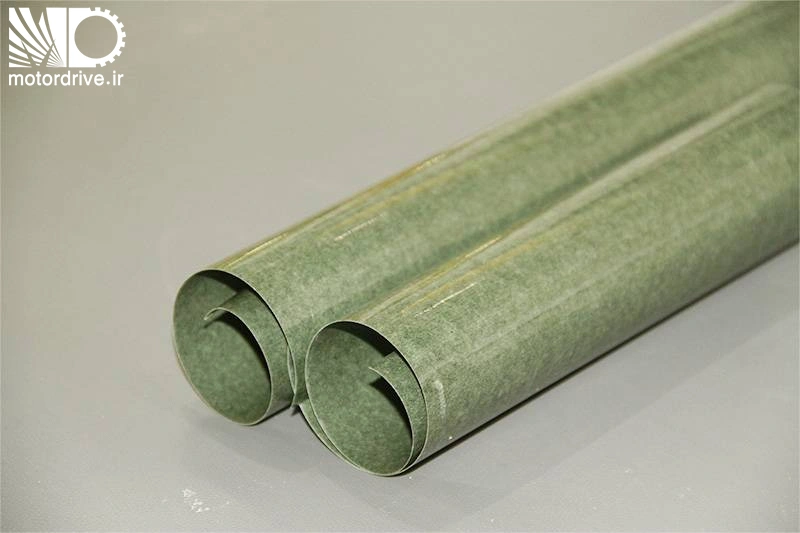

کاغذ برشمان (Fish Paper Insulation):
کاغذ برشمان که نام فنی آن FISH PAPER 6520 می باشد. معمولاً به عنوان عایق شیار و عایق فاز در موتورهای الکتریکی استفاده می شود. خواص عایق الکتریکی و استحکام مکانیکی عالی را فراهم می کند و از سیم پیچ ها در برابر اتصال کوتاه و آسیب های مکانیکی محافظت می کند.

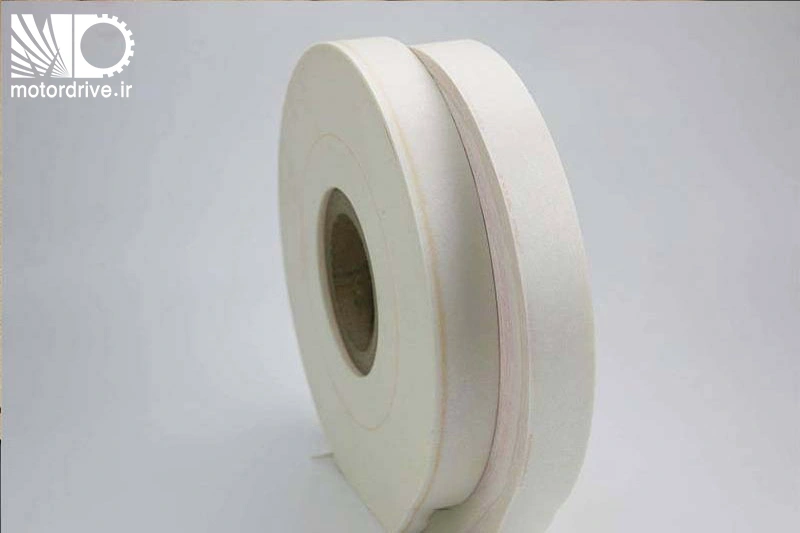

عایق ورقه ای مایلر – نومکس (NMN 6640)
عایق نومکس NMN 6640 به عنوان عایق شیار، عایق بین لایه های سیم پیچی و عایق فاز در موتورهای الکتریکی استفاده می شود. عایق نومکس مشخصات عایق الکتریکی عالی و استقامت حرارتی بالا را ارائه می دهد و عملکرد قابل اعتماد موتور را حتی در شرایط دمای بالا تضمین می کند

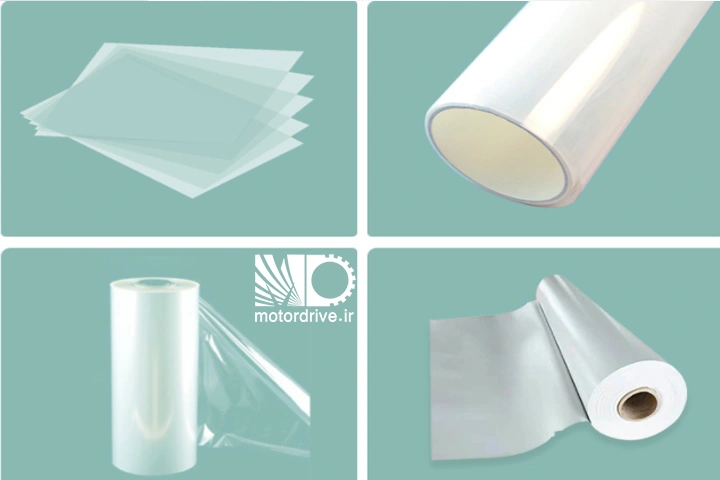

فیلم PET:
فیلم PET (پلی اتیلن ترفتالات) معمولاً به عنوان عایق زیری شیار، عایق فاز و مواد بسته‌بندی در سیم‌پیچ‌های الکتروموتور استفاده می‌شود. خواص عایق الکتریکی خوب و استحکام مکانیکی بالا را فراهم می کند و از سیم پیچ ها در برابر شکست عایقی الکتریکی و تنش های مکانیکی محافظت می کند.

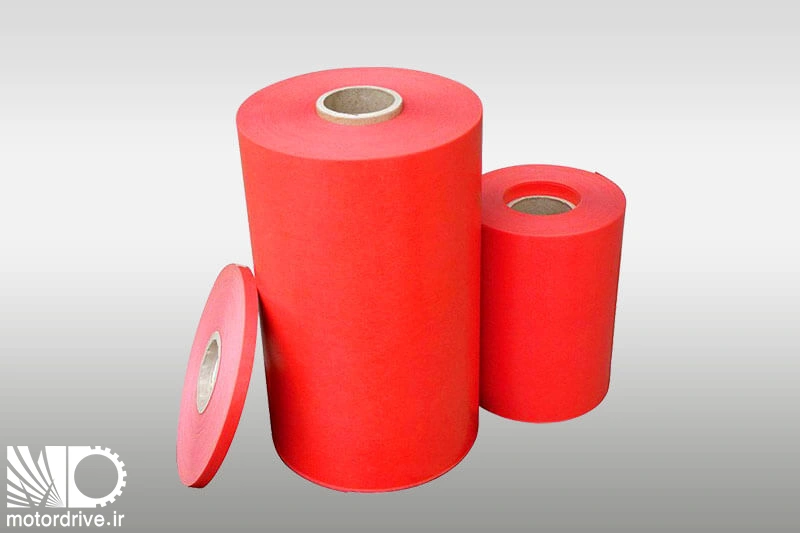

عایق DMD:
کاغذ عایق الکتریکی DMD prepreg از DMD پوشش داده شده با رزین اپوکسی اصلاح شده کلاس F در حالت نیمه جامد با حرارت ساخته شده است. این ورق عایق ویژگی های عایقی الکتریکی عالی، استحکام مکانیکی بالا و مقاومت حرارتی خوب را ارائه می دهد و عملکرد مطمئن موتور و محافظت در برابر اتصال بدنه و اتصال فاز به فاز را تضمین می کند.
ورق الیاف شیشه چند لایه بیسمالیمید (Bismaleimide Laminated Glass Fiber Sheet)
این ماده در موتورهای الکتریکی که در آن دما و مقاومت شیمیایی بالا مورد نیاز است استفاده می شود. معمولاً به عنوان عایق زیری شیار و عایق فازی استفاده می شود که خواص عایق الکتریکی عالی و استحکام مکانیکی بالا را حتی در شرایط عملیاتی سخت ارائه می دهد.

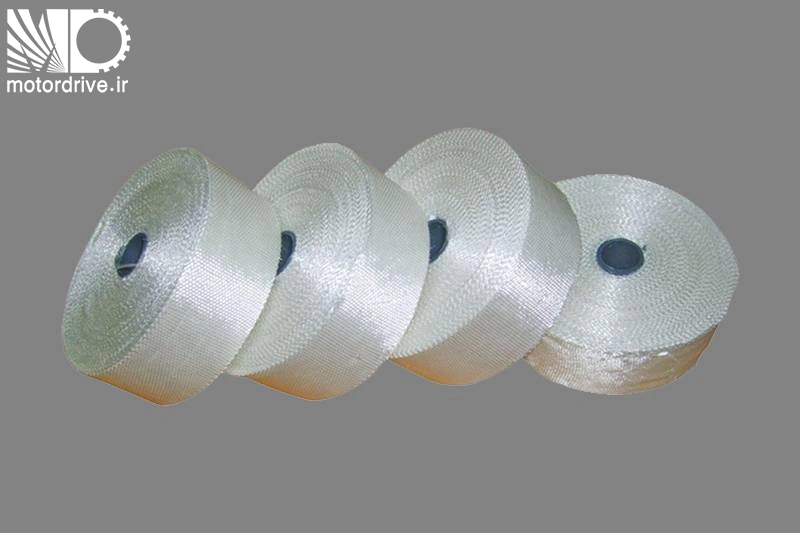

نوار اتصال یک طرفه (Unidirectional binding tape)
نوار اتصال یک طرفه یک ماده تقویت کننده با مقاومت بالا است که در عایق بندی الکتروموتور استفاده می شود. برای استحکام مکانیکی و پایداری بیشتر، اطمینان از عملکرد قابل اعتماد موتور و جلوگیری از آسیب در حین کار، روی سیم پیچ ها اعمال می شود.
لوازم جانبی SMC (Sheet Molding Compound)
عایق الکتروموتور SMC (ورق قالبی چند جزئی) به طور گسترده ای به عنوان عایق شیارها، عایق بوبین و عایق هسته استاتور در موتورهای الکتریکی استفاده می شود. این عایق ویژگی های عایق الکتریکی عالی، استحکام مکانیکی بالا و مقاومت در برابر رطوبت و مواد شیمیایی را ارائه می دهد و از عملکرد کارآمد موتور و محافظت در برابر خرابی الکتریکی حفاظت می کند.
نتیجه گیری:
انتخاب عایق الکتروموتور مناسب برای عملکرد کارآمد و ایمن موتورهای الکتریکی بسیار مهم است. مواد عایق ویژه ذکر شده در این راهنما خواص عایق الکتریکی عالی، مقاومت حرارتی بالا و استحکام مکانیکی خوب را ارائه می دهند. با درک ویژگی ها و کاربردهای این مواد، مهندسان و طراحان می توانند در انتخاب مناسب ترین ماده عایق برای کاربردهای موتور الکتریکی تصمیمات آگاهانه ای بگیرند.
ما در موسسه موتور درایو ارائه کننده انواع عایق ها و اقلام مورد استفاده در ساخت و تعمیر الکتروموتور هستیم. جهت دریافت مشاوره و خرید عایق های الکتروموتور با بهترین قیمت و کیفیت با شماره تلفن 40331927-021 با کارشناس های فروش ما تماس بگیرید.
