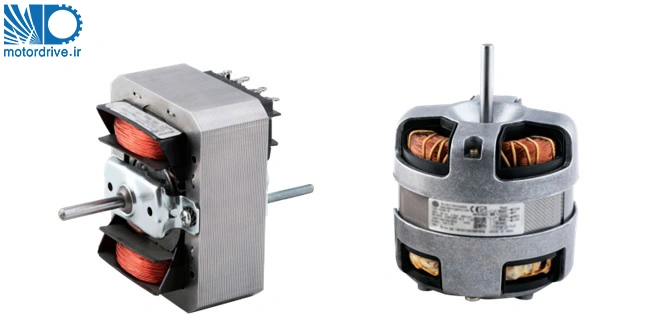

به منظور حفاظت موتور هود در برابر قفل شدن شفت (گیرپاژ) و گرم شدن بیش از حد ناشی از عوامل محیطی از ترموگارد استفاده می شود. عمده موتورهای هود از هر دو نوع زیرکابینتی (تیپ K) و هودهای دارای بلوور (توربو) دارای تجهیزات ترموگارد یا همان ترموسوئیچ هستند. الزامات استفاده از حفاظت کننده حرارتی (ترموگارد)، نحوه انتخاب ترموگارد و چگونگی نصب آن موضوع این مقاله است. با ما همراه باشید.
الزاامات استفاده از ترموگارد موتور هود
در جدول 3 صفحه 42 استاندارد ملی ایران ISIRI 1562-1 با عنوان ” وسایل برقی خانگی – ایمنی – قسمت 1: الزامات عمومی” در مورد افزایش دمای مجاز الکتروموتورها اعدادی را ذکر کرده است. که در استاندارد ملی ایران INSO 3772-1 نیز همین اعداد ذکر شده است. یعنی 85 درجه برای کلاس B و 110 درجه سانتیگراد برای کلاس f می باشد که برای نقطه داغ سیم پیچ این عدد را می توان 5 درجه بیشتر در نظر گرفت. اگر دمای مجاز محیط را 40 درجه بگیریم. دمای مطلق برای کلاس B=130 و برای کلاس F=155 درجه می شود.
ساختمان داخلی و نحوه عملکرد ترموگارد موتور هود
ترموگارد یک کلید حرارتی کوچک است که در سیم پیچ الکتروموتور قرار می گیرد. و با رسیدن به دمای مشخص از حالت بسته به باز یا بالعکس تغییر وضعیت می دهد. در موتورهای مورد استفاده در لوازم خانگی (موتورهای تکفاز کوچک) در مدار قدرت قرار می گیرد. و خودش بدون واسطه برق ورودی به الکتروموتور را قطع می کند عموما نرمال بسته (NC) هستند.

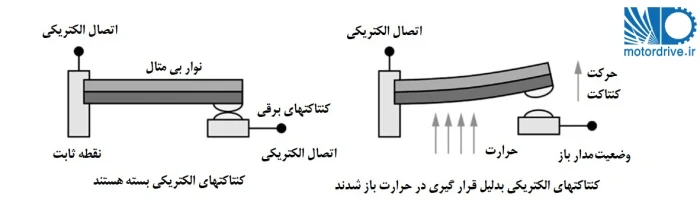

ساختمان داخلی ترموگارد از تعدادی کنتاکت از جنس آلیاژهای سخت نقره تشکیل شده است و یک قطعه بی متال (دو فلزی) نیز نقش کلید (پل) اتصال بین کنتاکتها را بازی می کند. با افزایش دمای قطعه به دلیل اختلاف ضریب انبساط فلزهای نصب شده در قطعه بی متال، به یک سمت خم شده و مدار از حالت بسته به باز تغییر می یابد (NC). تمامی این ساختار در داخل یک محفظه فلزی یا پلاستیکی (باکالیتی) قرار می گیرد. در برخی از مدل ها بخش فلزی در داخل یک وارنیش عایق وکیوم شده است.
ترموگارد موتور هود و عموما ترموگاردها در دو شکل قرص دایره ای و مکعب مستطیل تولید می شوند.
سه عامل مهم در انتخاب ترموگارد موتور هود
در انتخاب ترموگارد موتور هود سه عامل زیر مهم هستند. که باید در نظر گرفت.
1- جریان ترموگارد
2- دمای ترموگارد
3- شکل ترموگارد
جریان ترموگارد
اولین عاملی که در انتخاب ترموگارد موتور هود بررسی می کنیم جریان ترموگارد است. به دلیل اینکه ترموگارد در مسیر برق ورودی به الکتروموتور هود قرار می گیرد. کل جریان موتور از داخل آن عبور می کند. از این رو مشابه دیگر وسایل حفاظتی جریان نامی الکتروموتور نباید بیشتر از جریان ترموگارد موتور هود باشد. ترموگارد علاوه بر اینکه تحت تاثیر دمای محیط قرار دارد نسبت به جریان عبوری از داخل خودش نیز حساس است این پدیده را خود گرمایشی (self heating) در قطعه حفاظتی می گویند.
با عبور جریانی بیش از جریان نامی ترموگارد جریان نیز باعث گرم شدن آن شده و باعث می شود تجهیز حفاظتی در دمایی کمتر از دمای نامی خود عمل کند.
در موتورهای هود K30 جریان دور تند در محدوده 0.7 – 0.9 قرار دارد و دورهای متوسط و کند هم جریان کمتری دارند. و موتورهای هود توربو نیز جریانی در کمتر از یک آمپر لذا یک ترموگارد 5 آمپر که رنج تولیدی کارخانه های تولید کننده ترموگارد است مناسب این کار می باشد.
دمای ترموگارد موتور هود
در نگاه اول انتخاب ترموگارد با دمای پایین تر می تواند حفاظت بهتری ایجاد کند. در صورتیکه دمای ترموگارد پایین انتخاب شود (پایین تر از محدوده مجاز دمایی) در محدوده مجاز کارکرد الکتروموتور عمل خواهد کرد و مشتری فکر می کند که موتور سوخته است و نمی تواند سرویس مناسب را از دستگاه هود دریافت کند و با خدمات پس از فروش تماس خواهد گرفت و شکایت های متعدد تشکیل خواهد شد.
موتورهای هود عمدتا کلاس B هستند (عایق شیار مایلار، نخ کلاس B و …) در این حالت دمای الکتروموتور می تواند در محدوده مجاز دمایی تا 130 درجه افزایش یابد. بدون اینکه آسیب ببیند. لذا انتخاب ترموگارد با درجه حرارت کمتر از 130 درجه اقدام مناسبی نیست. بسته به محل نصب ترموگارد، ترموگاردهایی با دمای 130، 135 و 140 مناسب نصب در سیم پیچی هستند.
شکل ترموگارد
ترموگاردهای مورد استفاده برای سیم پیچی الکتروموتور (ترموگارد سیم دار) عموما در دو نوع مختلف ساخته می شوند. 1- قرص فلزی که روی آن یک عایق وکیوم شده است.2- ترموگاردهای مستطیل شکل که از جنس بدنه فلزی یا پلاستیکی (باکالیت) می باشند. نوع دایره ای معمولا جمع و جور تر بوده و کاملا مناسب جاگذاری در داخل سیم پیچ استاتور می باشند. اما به دلیل ساختار پیچیده تر خود و اینکه از جریان نمونه برداری می کنند (مثال برندهایی مانند Thermik و SAFTY) قیمت بالاتری دارند. هر کدام از انواع ترموگارد ها معمولا دو سیم افشان 7 تا 10 سانتیمتری دارند که در هنگام سربندی به صورت سری در مدار قرار می گیرند.

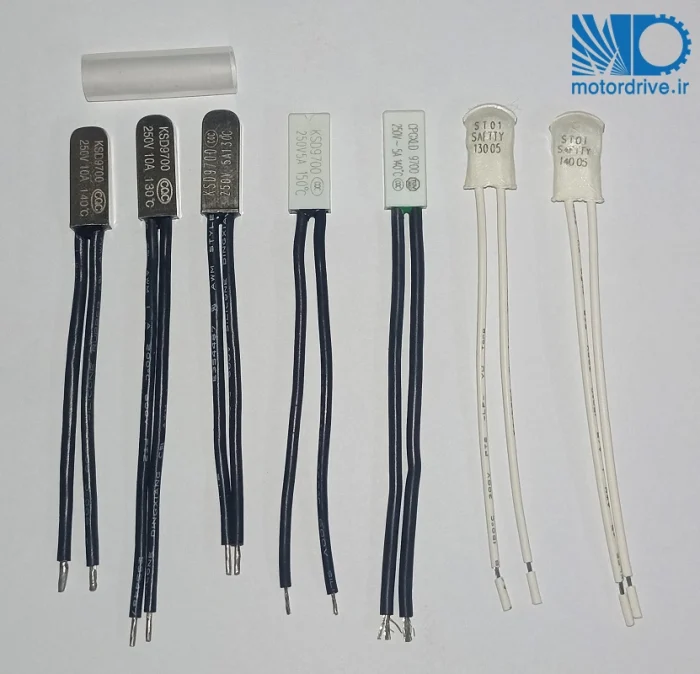

در شکل زیر انواع ترموگاردهای مورد استفاده به عنوان ترموگارد موتور هود آمده است.
محل نصب ترموگارد
ترموگارد موتور هو یک عنصر حفاظتی است که از طریق افزایش دما فعال می شود. لذا یک عنصر حساس به دما می باشد(البته در جریانهای بالاتر از جریان مجاز از جریان عبوری هم تاثیر می گیرد). از این رو بهتر است در جایی که بیشترین دمای الکتروموتور وجود دارد نصب شود. با تجربه و شبیه سازی نرم افزاری می دانیم که نقطه داغ سیم پیچی (hot spot) در داخل سرکلاف قرار دارد. لذا بهترین محل نصب ترموگارد موتور هود در بین سرکلاف سیم پیچی موتور است.

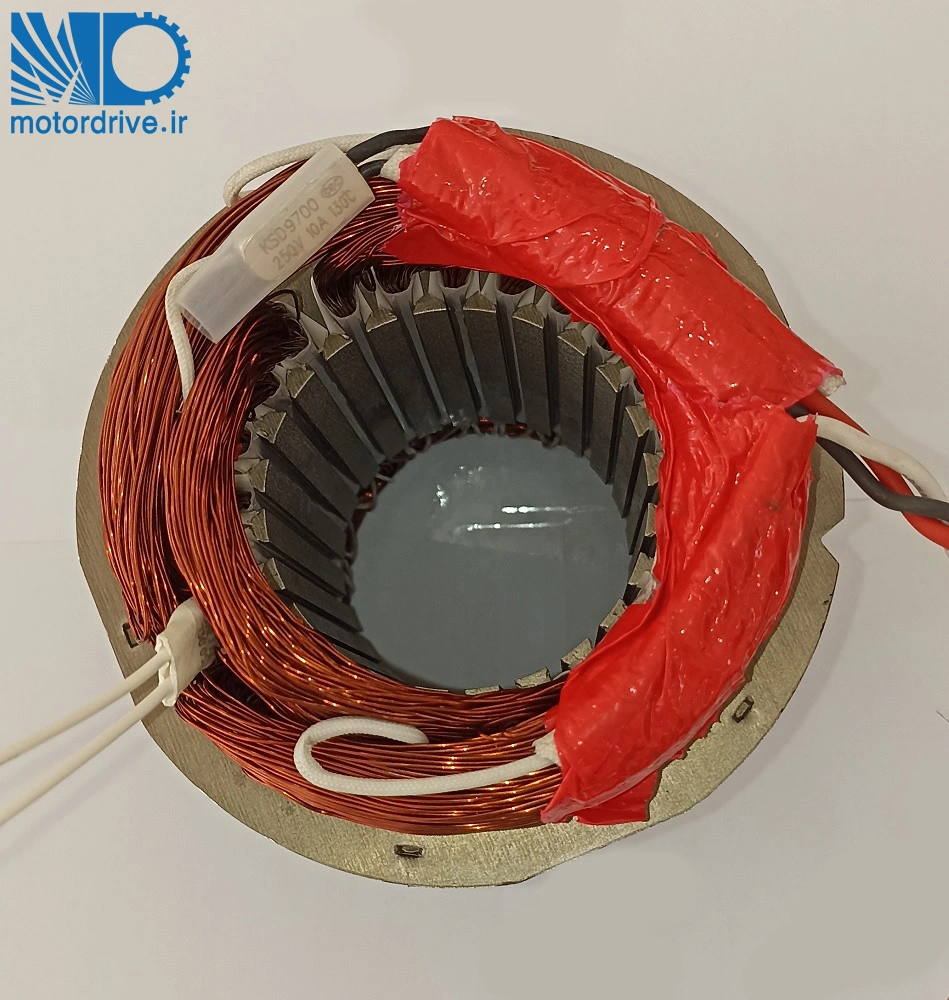

در شکل زیر قرار گیری ترموگارد در بین سرکلاف و بر روی آن مقایسه شده است.
اما مشکلی که در موتورهای کوچک نظیر موتور هود وجود دارید این است که سرکلاف موتور کوچک است و ممکن است نتوان ترموگارد موتور هود را در بین کلاف ها قرار داد. در این حالت بر روی سرکلاف نصب می شود. اما باید دقت کرد که دمای سرکلاف نزدیک به 5 درجه سانتیگراد خنک تر از نقطه داغ (hot spot) سیم پیچی است.
